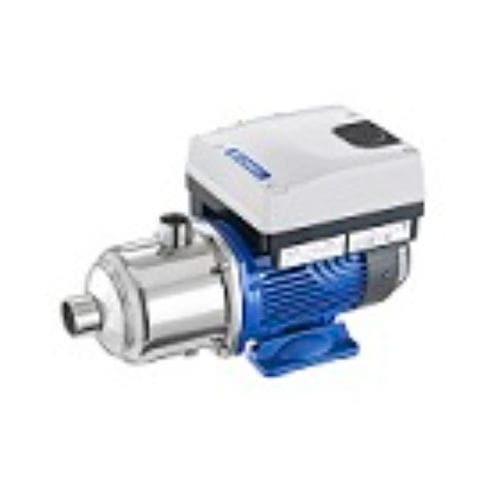

水ポンプ E-HME

電動金属製

シリーズ
e-HMEシリーズのCADセンターカタログ一覧です。本ページでは複数のe-HMEポンプのバリアント（製品コード）について、サイズ、相数、eSM電源、定格出力といった主要技術属性に対応するCAD、BIM、寸法図を提供しています。

製品表（型番と技術情報の抜粋）
製品名 | 追加情報
10HME01S07M02 | サイズ: 10HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 0.75 kW
10HME01S07T05 | サイズ: 10HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 0.75 kW
10HME02S11M02 | サイズ: 10HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 1.1 kW
10HME02S11T05 | サイズ: 10HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 1.1 kW
10HME03S15M02 | サイズ: 10HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 1.5 kW
10HME03S15T05 | サイズ: 10HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 1.5 kW
10HME04S22T04 | サイズ: 10HM; 相数: 3; eSM電源: 04 = 3x380-460 V; 定格出力: 2.2 kW
15HME01S11M02 | サイズ: 15HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 1.1 kW
15HME01S11T05 | サイズ: 15HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 1.1 kW
15HME02S15M02 | サイズ: 15HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 1.5 kW
15HME02S15T05 | サイズ: 15HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 1.5 kW
15HME03S22T04 | サイズ: 15HM; 相数: 3; eSM電源: 04 = 3x380-460 V; 定格出力: 2.2 kW
1HME05S03M02 | サイズ: 1HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 0.37 kW
1HME05S03T05 | サイズ: 1HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 0.37 kW
1HME08S05M02 | サイズ: 1HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 0.55 kW
1HME08S05T05 | サイズ: 1HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 0.55 kW
1HME11S07M02 | サイズ: 1HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 0.75 kW
1HME11S07T05 | サイズ: 1HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 0.75 kW
1HME15S11M02 | サイズ: 1HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 1.1 kW
1HME15S11T05 | サイズ: 1HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 1.1 kW
1HME17S15M02 | サイズ: 1HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 1.5 kW
1HME17S15T05 | サイズ: 1HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 1.5 kW
3HME03S03M02 | サイズ: 3HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 0.37 kW
3HME03S03T05 | サイズ: 3HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 0.37 kW
3HME05S05M02 | サイズ: 3HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 0.55 kW
3HME05S05T05 | サイズ: 3HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 0.55 kW
3HME07S07M02 | サイズ: 3HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 0.75 kW
3HME07S07T05 | サイズ: 3HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 0.75 kW
3HME09S11M02 | サイズ: 3HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 1.1 kW
3HME09S11T05 | サイズ: 3HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 1.1 kW
3HME12S15M02 | サイズ: 3HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 1.5 kW
3HME12S15T05 | サイズ: 3HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 1.5 kW
3HME14S22T04 | サイズ: 3HM; 相数: 3; eSM電源: 04 = 3x380-460 V; 定格出力: 2.2 kW
5HME02S03M02 | サイズ: 5HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 0.37 kW
5HME02S03T05 | サイズ: 5HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 0.37 kW
5HME03S05M02 | サイズ: 5HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 0.55 kW
5HME03S05T05 | サイズ: 5HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 0.55 kW
5HME04S07M02 | サイズ: 5HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 0.75 kW
5HME04S07T05 | サイズ: 5HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 0.75 kW
5HME06S11M02 | サイズ: 5HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 1.1 kW
5HME06S11T05 | サイズ: 5HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 1.1 kW
5HME08S15M02 | サイズ: 5HM; 相数: 1; eSM電源: 02 = 1x208-240 V; 定格出力: 1.5 kW
5HME08S15T05 | サイズ: 5HM; 相数: 3; eSM電源: 05 = 3x208-240/380-460 V; 定格出力: 1.5 kW
5HME10S22T04 | サイズ: 5HM; 相数: 3; eSM電源: 04 = 3x380-460 V; 定格出力: 2.2 kW

提供ドキュメント形式（各バリアント）

• 2D (.dxf)
• 2D (.wmf) 寸法図
• 3D (.stp)
• BIM（Revit） (.rfa)
• BIM（IFC） (.ifc)

注記
表に記載された各製品バリアントには2D/3DのCADファイル、BIMパッケージ、プレビュー画像が含まれます。本ページに価格やEANコードは掲載されていません。
