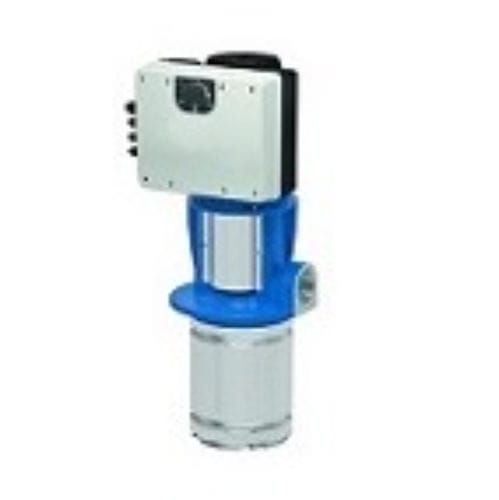

水ポンプ e-SVIE

電動モーター付き金属製

概要
このページは e-SVIE シリーズの CAD センターの一覧で、各バリアントごとの 2D/3D CAD ファイルとプレビューを表示します。製品コード、機械サイズ、相数、eSM 電源コード、定格出力、製品バージョンをまとめ、設計・選定作業を支援します。

製品バリアント（各行 = 製品コード — 追加情報）
10SVIE01-02CG005PM02 — サイズ：10SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.55 kW; 製品バージョン：カップリング
10SVIE01-02CG005PT05 — サイズ：10SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.55 kW; 製品バージョン：カップリング
10SVIE02-02CG007PM02 — サイズ：10SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.75 kW; 製品バージョン：カップリング
10SVIE02-02CG007PT05 — サイズ：10SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.75 kW; 製品バージョン：カップリング
10SVIE02-02CG011PM02 — サイズ：10SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：1.1 kW; 製品バージョン：カップリング
10SVIE02-02CG011PT05 — サイズ：10SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：1.1 kW; 製品バージョン：カップリング
10SVIE03-03CG015PM02 — サイズ：10SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：1.5 kW; 製品バージョン：カップリング
10SVIE03-03CG015PT05 — サイズ：10SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：1.5 kW; 製品バージョン：カップリング
10SVIE04-04CG022PT04 — サイズ：10SVI; 相：3; eSM 電源：04 = 3x380-460 V; 定格出力：2.2 kW; 製品バージョン：カップリング
15SVIE01-02CG007PM02 — サイズ：15SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.75 kW; 製品バージョン：カップリング
15SVIE01-02CG007PT05 — サイズ：15SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.75 kW; 製品バージョン：カップリング
15SVIE02-02CG015PM02 — サイズ：15SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：1.5 kW; 製品バージョン：カップリング
15SVIE02-02CG015PT05 — サイズ：15SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：1.5 kW; 製品バージョン：カップリング
15SVIE02-02CG022PT04 — サイズ：15SVI; 相：3; eSM 電源：04 = 3x380-460 V; 定格出力：2.2 kW; 製品バージョン：カップリング
1SVIE05-05CG003PM02 — サイズ：1SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.37 kW; 製品バージョン：カップリング
1SVIE05-05CG003PT05 — サイズ：1SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.37 kW; 製品バージョン：カップリング
1SVIE05-05EG003PM02 — サイズ：1SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.37 kW; 製品バージョン：延長軸
1SVIE05-05EG003PT05 — サイズ：1SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.37 kW; 製品バージョン：延長軸
1SVIE08-08CG005PM02 — サイズ：1SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.55 kW; 製品バージョン：カップリング
1SVIE08-08CG005PT05 — サイズ：1SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.55 kW; 製品バージョン：カップリング
1SVIE08-08EG005PM02 — サイズ：1SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.55 kW; 製品バージョン：延長軸
1SVIE08-08EG005PT05 — サイズ：1SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.55 kW; 製品バージョン：延長軸
1SVIE11-11CG007PM02 — サイズ：1SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.75 kW; 製品バージョン：カップリング
1SVIE11-11CG007PT05 — サイズ：1SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.75 kW; 製品バージョン：カップリング
1SVIE11-11EG007PM02 — サイズ：1SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.75 kW; 製品バージョン：延長軸
1SVIE11-11EG007PT05 — サイズ：1SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.75 kW; 製品バージョン：延長軸
1SVIE15-15CG011PM02 — サイズ：1SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：1.1 kW; 製品バージョン：カップリング
1SVIE15-15CG011PT05 — サイズ：1SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：1.1 kW; 製品バージョン：カップリング
1SVIE15-15EG011PM02 — サイズ：1SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：1.1 kW; 製品バージョン：延長軸
1SVIE15-15EG011PT05 — サイズ：1SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：1.1 kW; 製品バージョン：延長軸
1SVIE20-20CG015PM02 — サイズ：1SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：1.5 kW; 製品バージョン：カップリング
1SVIE20-20CG015PT05 — サイズ：1SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：1.5 kW; 製品バージョン：カップリング
1SVIE26-26CG022PT04 — サイズ：1SVI; 相：3; eSM 電源：04 = 3x380-460 V; 定格出力：2.2 kW; 製品バージョン：カップリング
22SVIE01-02CG007PM02 — サイズ：22SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.75 kW; 製品バージョン：カップリング
22SVIE01-02CG007PT05 — サイズ：22SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.75 kW; 製品バージョン：カップリング
22SVIE01-02CG011PM02 — サイズ：22SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：1.1 kW; 製品バージョン：カップリング
22SVIE01-02CG011PT05 — サイズ：22SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：1.1 kW; 製品バージョン：カップリング
22SVIE02-02CG015PM02 — サイズ：22SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：1.5 kW; 製品バージョン：カップリング
22SVIE02-02CG015PT05 — サイズ：22SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：1.5 kW; 製品バージョン：カップリング
22SVIE02-02CG022PT04 — サイズ：22SVI; 相：3; eSM 電源：04 = 3x380-460 V; 定格出力：2.2 kW; 製品バージョン：カップリング
3SVIE03-03CG003PM02 — サイズ：3SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.37 kW; 製品バージョン：カップリング
3SVIE03-03CG003PT05 — サイズ：3SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.37 kW; 製品バージョン：カップリング
3SVIE03-03EG003PM02 — サイズ：3SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.37 kW; 製品バージョン：延長軸
3SVIE03-03EG003PT05 — サイズ：3SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.37 kW; 製品バージョン：延長軸
3SVIE05-05CG005PM02 — サイズ：3SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.55 kW; 製品バージョン：カップリング
3SVIE05-05CG005PT05 — サイズ：3SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.55 kW; 製品バージョン：カップリング
3SVIE05-05EG005PM02 — サイズ：3SVI; 相：1; eSM 電源：02 = 1x208-240 V; 定格出力：0.55 kW; 製品バージョン：延長軸
3SVIE05-05EG005PT05 — サイズ：3SVI; 相：3; eSM 電源：05 = 3x208-240/380-460 V; 定格出力：0.55 kW; 製品バージョン：延長軸

製品ごとのドキュメント/CAD フォーマット
各製品について、2D 寸法図（.dxf）、2D 図面（.wmf）、3D STEP ファイル（.stp）、およびビジュアルプレビュー（2D PNG プレビュー、3D プレビュー）の可用性を示しています。各バリアントごとのファイルは、アセンブリやレイアウト作業への組み込みをサポートします。

技術仕様

• シリーズ：e-SVIE
• 表示されるサイズ：10SVI, 15SVI, 1SVI, 22SVI, 3SVI（一覧に基づく）
• 相数：1 相および 3 相
• eSM 電源コード：02 = 1x208-240 V; 04 = 3x380-460 V; 05 = 3x208-240/380-460 V
• 確認された定格出力オプション：0.37 kW; 0.55 kW; 0.75 kW; 1.1 kW; 1.5 kW; 2.2 kW
• 確認された製品バージョン：カップリング; 延長軸
• 利用可能なドキュメント/CAD フォーマット：2D (.dxf), 2D (.wmf), 3D (.stp), 2D プレビュー (PNG), 3D プレビュー (ブラウザ表示)
