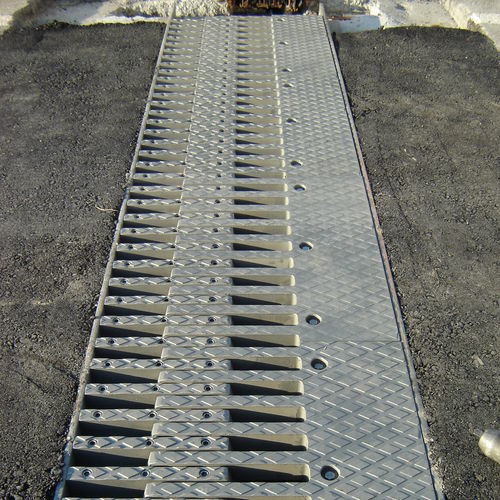

スチール製伸縮継手 TENSA-FINGER GF

橋梁建設モジュラー

マゲバTENSA-FINGER GFスライディングフィンガージョイントは、最大 1,000mmの動きに対応するブリッジ拡張ジョイントです。 スチールフィンガープレートは、ブリッジギャップの両側に固定され、デッキ防水膜の接続用の分離フランジを備えたエッジプロファイル間にまたがっています。 ジョイントの下に吊り下げられ、エッジプロファイルに接続された排水管は、ブリッジの排水システムに放電します。 指板は、ステンレス鋼のスプリングによって下方に引っ張られており、橋梁の集落や回転によって駆動面の上に突出するのを防ぎます。 指板のヒンジ付き支持は、カンチレバー指関節の場合よりも、固定および支持構造へのモーメントの伝達がはるかに少ない。 車両の移動方向における指の向きは、騒音の放射を最小限に抑え、運転者の快適性を最大限に高めます。 アプリケーション TENSA-FINGER GFスライドフィンガージョイントは、交通量の多い下での使用に適しています。 システムはモジュラー方式で設計されており、必要に応じて個々の指プレートを交換できます。 カンチレバー指関節と比較して主な利点は、支持構造に対するモーメント荷重の影響が大幅に減少することである。
