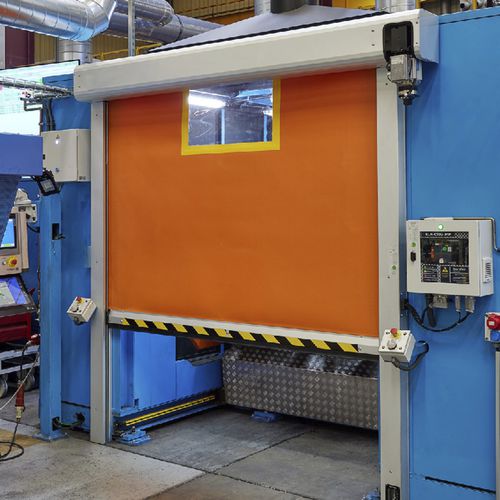

ロ－ルアップ式産業ドア PLE 1

スチール製アルミニウムアルマイト処理されたアルミ製

概要
RU-4000 高速ロールアップドアは、自動化された生産ラインおよび産業プロセスへの設置を想定して設計されています。高い開閉速度によりサイクルタイムを短縮し、材料フローの改善と機械付近で作業するオペレータの保護を実現します。

安全性と規格
本製品は EN ISO 13849-1 に基づく PLe／および EN 62061 の SIL3 の性能要件を満たします。標準装備でカテゴリ4の磁気センサーを搭載しており、他メーカーの認証センサーでの構成も可能です。制御盤は PLC とアナログ信号で接続でき、状態監視とライン制御システムへの統合をサポートします。

設計と構造

• 最大寸法：4000 x 4000 mm まで対応。
• 生産ライン内や危険機械の被覆用途向けの屋内設置用。
• 複合構造：外側はアルマイト処理アルミニウム、内側は鋼板で工業環境に適合。
• 扉全高にわたる連続ガイドシステムで信頼性の高い作動を実現。

カーテン／素材オプション

• 溶接スパッタや高温に耐える素材を含む複数のカーテンタイプを用意。
• 板材取り扱い時の切断抵抗、部品による衝撃、溶接スパッタに耐える素材を提供。
• 特殊オプション：溶接／切断／高温用途向けの厚さ2 mmの素材。

性能

• 開閉速度は寸法により最大 2.5 m/s まで調整可能。
• 自動化プロセスにおけるアイドル時間を最小化する高サイクル性能。

オプション装備

• 溶接／切断／高温用の 2 mm 厚特殊素材。
• 安全カテゴリ要件を満たす認証センサーメーカーの統合オプション。
• リアルタイム状態制御と統合のためのアナログ信号による PLC 接続。

色

• RAL 5000
• RAL 7037
• RAL 2004

視察窓

• クリア透明視察窓
• UV フィルター付き視察窓

ダウンロード

• 自動化生産ライン用高速ロールアップドア カタログ（製品カタログのダウンロードが可能）。

仕様 / 技術データ

• 最大寸法：4000 x 4000 mm。
• 用途：生産ライン内設置または危険機械の被覆。
• 構造：外側アルマイトアルミニウム、内側鋼板。
• 開閉速度：寸法により最大 2.5 m/s まで調整可能。
• カーテン：溶接スパッタ、切断、衝撃および高温に耐える素材オプション；2 mm 特殊素材あり。
• ガイドシステム：扉高さ全体にわたる連続ガイド。
• 安全適合：EN ISO 13849-1 および EN 62061 に基づく PLe / SIL3 要件を満たす；標準でカテゴリ4 磁気センサーを装備；認証センサー互換。
• 制御：アナログ信号経由で PLC 接続可能な制御盤により監視と統合を実現。
