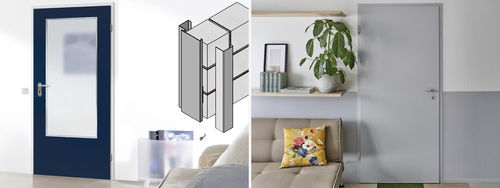

スチール製ドア枠 UNIFIX STRONG

発泡体木製ポリウレタン製

概要
Novoferm の UniFix は、迅速で簡便かつ柔軟な取付けを可能にするスチール製ドア枠システムです。スチール製および木製のドア羽根に対応し、躯体壁（モルタル/コンクリート）および石膏ボード等の乾式壁に使用できます。バリエーションは UniFix Light（軽量用）と UniFix Strong（重量用）の2種。丁番反対側の化粧かぶせは木製枠に合わせて目立たない仕上げが可能です。

UNIFIX LIGHT

• ドア羽根重量：最大 80 kg。
• ビス不要の差込み式で迅速に施工可能。
• 部分充填および全面充填：50 kg までは多くの場合 50% の部分充填で十分（特に丁番・錠前部）；80 kg までは全面（100%）充填が必要。
• 充填材の推奨例：施工用ウレタンフォーム（詳細は取付け説明書参照）。
• 枠下面の安定化用に 2 分割のカウンターホルダー（壁/ミラーセット）を用意。フォーム／モルタルでの充填を行わない場合に必要。長穴による許容差吸収の接続。
• 断面図・画像資料あり（差込み枠／クランプ板）。

UNIFIX STRONG

• ドア羽根重量：最大 120 kg（重量羽根向け）。
• ビスとフォームによる取付け、さらに 6 本のフラットアイアンアンカーによる機械的固定で高い安定性を実現。
• 充填：50 kg 以下かつ最大羽根幅 1,000 mm の場合は充填が不要な場合あり；80 kg までは 50% 充填で十分なことが多い；120 kg までは最大荷重と形状安定性確保のため全面充填が必要。
• 安定性向上のため 2 分割カウンターホルダーはオプション。
• 断面図・画像資料あり。

利点と特徴

• 調整可能な化粧かぶせ：壁の許容差を -5 mm 〜 +15 mm の範囲で補正。
• 開口幅（Maulweite）の広い調整範囲に対応。機種により 70 mm または 80 mm 以上の開口幅に関する記載あり。
• フォーム併用でビス不要の施工、または機械的固定（例：6 本のフラットアンカー）による施工が可能。
• 機種により最大 120 kg のドア羽根に対応。
• 現場塗装用の下塗り（プライマー）仕様あり。
• オプションで RAL や特注色の粉体塗装が可能。粉体塗装は GSB 認証、光沢・色調の安定性、優れた密着性、防食性、高い表面硬度、耐摩耗性を備える。
• オプションの電気埋め込み部品にも対応。

取付け（概要）

• 必要に応じてカウンターホルダーを枠底に取り付け（機種/要望により両側に各 1 個）。
• 枠を壁に合わせて位置決めし固定。
• 固定した枠に対して扉重量や機種に応じ部分充填または全面充填を実施。
• 充填材硬化後に最終組立：差込み枠をクランプ板に挿入。

特長 / 技術仕様

• ブランド：Novoferm
• 型番/シリーズ：UniFix (UNIFIX ZARGE)
• 材質：鋼
• バリエーション：UniFix Light、UniFix Strong
• 許容荷重 UniFix Light：最大 80 kg
• 許容荷重 UniFix Strong：最大 120 kg
• 取付け UniFix Light：ビス不要の差込み式（必要に応じて施工用フォームを使用）
• 取付け UniFix Strong：ビスと施工用フォームによる機械的固定；6 本のフラットアイアンアンカー
• 充填：推奨充填材 例：施工用フォーム；指針：50 kg までは多くの場合 50% 充填、80 kg までは 100%（Light）/ 50%（Strong 特定条件下）、120 kg までは全面充填
• 化粧かぶせの壁許容差：-5 mm 〜 +15 mm を補正
• 開口幅（Maulweiten）：機種により 70 mm または 80 mm 以上の記載あり
• 仕上げ：標準下塗り（EC ライトグレー下塗り）または RAL・RAL-Design・メタリック・特注色の粉体塗装
• 粉体塗装：GSB 認証、光沢・色安定性が高く、密着性に優れ、耐食性、表面硬度が高く、耐摩耗性に優れる
