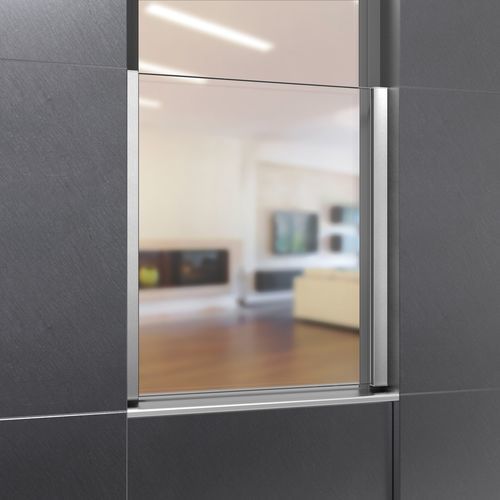

アルミニウム手すり P-01

ステンレススチール製ガラスパネル型屋外用

• すべてのシステムに隠し取り付けアセンブリが備わっています • TYPE P-01 および P-03 は、枠取り付けおよび壁取り付けに適しています • TYPE P-02 は窓枠用です • 一般的なすべての窓システムに対応しています • TYPE P-03 は、P-01 および P-02 を拡張するための中間コネクタプロファイルセットです DIN 18008-4に準拠した耐衝撃ガラス（国家技術認証（AbP）取得済み） • AbP No. BAY 40-003-17-2 - プラスチック、アルミニウム、または木材製の 窓プロファイル、および複合窓に有効 • AbPに基づく最大ガラス幅：3000 mm • LSG 10.76～21.52 mmのガラス厚に対応 • ガラス高さは柔軟に設定可能。AbPに基づき300 mmから 調整可能 • 側面クランププロファイルの表面は、RAL規格に準拠して 陽極酸化処理または粉体塗装が施されています • プロファイルの種類や窓の材質にかかわらず、 固定用ネジは原則として隠蔽されています（隠蔽ネジ 接続） • 効率的で時間節約につながる組み立てを実現する、 試験済みのセルフタッピングネジを採用 • 窓プロファイルに使用され、大径を必要とし、 熱橋を生じさせ、複雑な段付き穴を要する 固定用ネジは、もはや過去のものとなりました • 窓枠への取り付け用全タイプは、鉄骨構造物における手すり 要素としても使用可能 • AbP試験済みの、目立たないフラットプロファイルをエッジプロテクションとして使用可能 ガラス幅（B） = 耐衝撃ガラス外径から70 mmを差し引いた値 = 軸方向寸法から32 mmを差し引いた値 ガラス高さ (H) = プロファイル長から7 mmを差し引いた値 軸方向寸法 (A) = ネジ中心間距離 プロファイル長 (P) = ガラス高さ (H) に7 mmを加えた値
