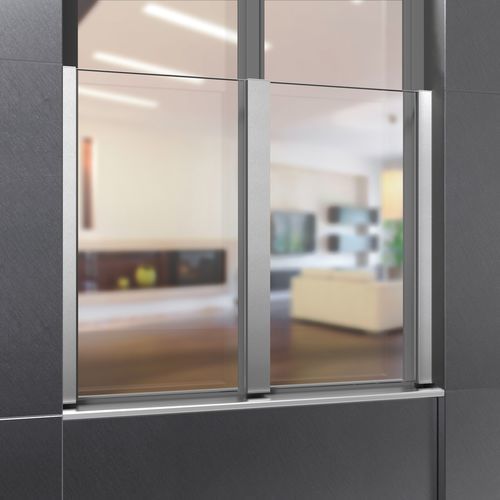

アルミニウム手すり P-03

ステンレススチール製ガラス製ガラスパネル型

• すべてのシステムに隠し取り付け金具が備わっています • タイプP-01およびP-03は、枠取り付けおよび壁取り付けに適しています • タイプP-02は、窓枠用です • 一般的なすべての窓システムに対応しています • TYPE P-03は、P-01および P-02を拡張するための中間コネクタプロファイルセットです DIN 18008-4に準拠した耐衝撃ガラス（Crash-Proof-Glazing）で、国家技術認証（AbP）を取得しています • AbP番号 BAY 40-003-17-2 - プラスチック、アルミニウム、または木材製の 窓プロファイル、および複合窓に適用 • AbPに基づく最大ガラス幅：3000 mm • 対応ガラス厚：LSG 10.76～21.52 mm • ガラス高さは柔軟に設定可能。AbPに基づき300 mmから 調整可能 • 側面クランププロファイルの表面は、RAL規格に準拠して 陽極酸化処理または粉体塗装が施されています • プロファイルの種類や窓の材質にかかわらず、 固定用ネジは原則として隠し留めとなります（隠しネジ 接合） • 効率的で時間短縮につながる組み立てを実現する、試験済みのセルフタッピングネジ • 大径を必要とし、熱橋を発生させ、複雑な段付き穴を要する窓プロファイル用の 固定ネジは、もはや過去のものとなりました • 窓枠取り付け用の全タイプは、鉄骨構造の手すり 要素としても使用可能です • AbP試験済みの、目立たないフラットプロファイルをエッジプロテクションとして使用可能 ガラス幅（B） 中間プロファイルとサイドプロファイルP-01を組み合わせる場合： = 軸方向寸法（A）から38 mmを差し引いた値 中間プロファイルとサイドプロファイルP-02を組み合わせる場合： 中央プロファイルからサイドプロファイルの外縁までの距離から57 mmを差し引いた値 複数の中央コネクタープロファイルを組み合わせる場合： = 軸方向寸法（A）から44 mmを差し引いた値 ガラス高さ（H） = プロファイル長さ（P）から7 mmを差し引いた値 軸方向寸法 (A) = ネジ中心間距離 プロファイル長さ (P) = ガラス高さ＋7 mm
