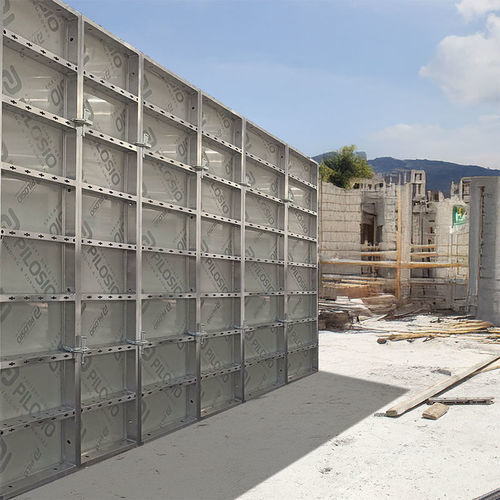

アルミニウム枠組み板 P75

アルミニウム合金ベニヤ板基礎用

概要
PilosioのP75アルミ型枠は、壁、基礎、階段室などの垂直コンクリート部材の打設用に設計されたモジュール式の軽量パネルシステムです。高い機械的強度と耐食性を兼ね備え、現場での長期使用に適しています。

特長

• 壁やその他の垂直コンクリート部材向けのモジュール式縦型パネル型枠。
• フレームはAW-6082 T6アルミ合金製で、強度と耐食性を提供。
• 現場での高い柔軟性を実現する複数サイズのパネルを用意。
• 100 mmのフレームプロファイルにより、拡張構成でも高い安定性を確保。
• 打設面は裏側から固定され、以下の3種類を選択可能：
  • フェノールコーティングの樺合板
  • Elephant：木材/PVC複合コーティングの合板
  • Alkus：PVC表面
• 最大コンクリート耐圧：60 kN/m²。
• 垂直・水平の両方向で使用可能。

利点

• 軽量パネル（約21 kg/m²）で取り扱いが容易。
• クレーン無しで手作業での移動が可能。
• 打ち放しコンクリート（fair-faced concrete）に適合。
• 耐久性のあるアルミ部品。
• P300鋼製型枠システムと互換性あり。
• アクセス制限のある現場や揚重機器のない現場に最適。

用途

• 住宅建設
• 高層建築
• 産業建築
• 橋梁工事
• 改修・修復工事

技術データ

• 最大パネル寸法：75×300 cm
• パネル高：150 cm または 300 cm
• パネル幅：30 cm〜75 cm
• 最大コンクリート圧：60 kN/m²
• フレームプロファイル：100 mm
• 打設面厚さ：15 mm
• 75×300 cmパネル重量：46.9 kg
• 75×150 cmパネル重量：24.6 kg

仕様

• ブランド：Pilosio
• 型番：P75
• フレーム材質：AW-6082 T6 アルミ合金
• 打設面オプション：樺合板（フェノール）、Elephant（木材/PVC複合）、Alkus（PVC）
• 最大コンクリート耐圧：60 kN/m²
• 最大パネル寸法：75×300 cm
• 利用可能パネル高：150 cm、300 cm
• 利用可能パネル幅：30–75 cm
• 打設面厚さ：15 mm
• パネル重量例：75×300 cm = 46.9 kg；75×150 cm = 24.6 kg
• 面積当たり質量：約21 kg/m²
• フレームプロファイル：100 mm
