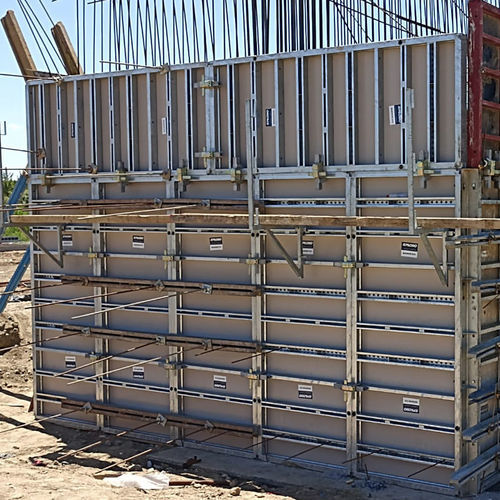

スチール製枠組み板 MAGNUM 2.0壁用工事現場用
お気に入りに追加する
商品比較に追加する
特徴
- 材料
- スチール製
- 用途
- 工事現場用
詳細
特長
利点
用途
技術データ
モデル / 仕様
- クレーン吊り上げ式のモジュラー式パネル型枠で、大面積の壁型枠施工に適し、現場での取り扱いが容易です。
- MAGNUM のコネクタと付属品により、単純な型枠作業、短縮された工期、安全なクレーンでの移動が可能です。
- 重量級の鋼製フレームシステムは、多様な現場環境で活用できます。
利点
- 12 cm の鋼材プロファイルによる高い曲げ強度；最大打設圧力 80 kN/m2（柱は 100 kN/m2）。
- 標準パネル寸法は最大 3.00 m x 2.40 m、アンカーポイントはわずか 2 箇所で迅速な施工が可能。
- MAGNUM のシャフトコーナーにより、シャフトの形成およびはつりが容易で迅速です。
- 5 種類のパネル幅のみで効率的に作業が可能。パネルは水平・垂直の両方で使用可能です。
用途
- 超高層建築・高層ビル
- 産業用建築
- 橋梁・土木構造物
技術データ
- フレーム高さ：120 mm
- フレーム仕上げ：溶融亜鉛めっき
- 最大打設圧力：80 kN/m2（柱は 100 kN/m2）
- アンカーピッチ：3.6 m2 ごとに 1 本のタイロッド
- クランプピッチ：7.2 m2 ごとに 2 個のクランプ
- 合板厚さ：18 mm
モデル / 仕様
- モデル：MAGNUM 2.0
- システム種別：クレーン吊り上げ式のモジュラー重量級鋼製フレームパネル型枠
- フレームプロファイル：12 cm 鋼材プロファイル（高い曲げ強度）
- 標準パネル寸法：最大 3.00 m x 2.40 m
- フレーム高さ：120 mm
- フレーム仕上げ：溶融亜鉛めっき
- 最大コンクリート圧力：80 kN/m2（柱は 100 kN/m2）
- タイロッド／クランプ間隔：3.6 m2 ごとに 1 本のタイロッド；7.2 m2 ごとに 2 個のクランプ
- 合板面材厚さ：18 mm
