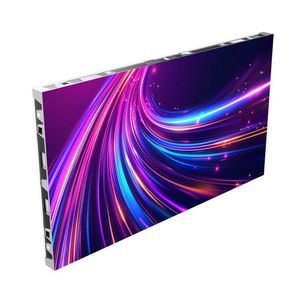

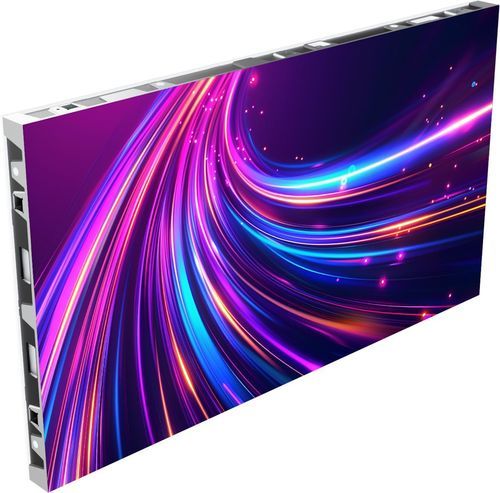

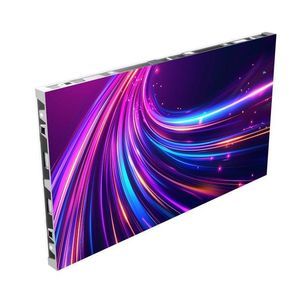

壁取り付け式LEDパネル 27HDL5178IP/00

モジュール式デジタル業務用

概要
投資に適したCOBフリップチップパネルシリーズ。解像度、信頼性、効率を備え、低消費電力で所有コストを低減し、平滑なマット表面で保守が容易です。

サイズ
27"

付属品
LANケーブル（種類/長さ）：RJ45 75 cm / RJ45 15 cm
ねじ（種類/長さ mm）：六角 M6、22 mm
QSG（クイックスタートガイド）：段ボールに印刷されたQSG

キャビネット
キャビネットサイズ（W x H x D mm）：600 x 337.5 x 33.6
受信カード数：2 pcs
キャビネットピクセル（ドット）：1,638,400
受信カードブランド：Novastar A10s Pro x 2
キャビネット対角（インチ）：27.1"
キャビネット解像度（W x H）：768 x 432 mm
電源コネクタ：3ピンコネクタ
重量（kg）：4.7 ± 0.2
キャビネット面積（m2）：0.2052
キャビネット構造：ダイキャストアルミニウム
データコネクタ：RJ45

電源
キャビネット最大消費電力 (W) (BC)：< 75
電源デイジーチェーン最大台数：16
入力電圧：AC100~240 V
キャビネット最大消費電力 (W) (AC)：< 59
BTU/M2 (AC)：1036
キャビネット典型消費電力 (W) (AC)：< 30
消費電力/M2 (W) (BC)：371.5
消費電力/M2 (W) (AC)：303.75
BTU/M2 (BC)：1267
ブラックスクリーン消費電力 (W)：< 20

その他
規制承認：

• CCC
• CE
• ETL
• FCC
• SASO
• UKCA
• RoHS

保証：36か月

動作条件
作業環境（屋内/屋外）：屋内
温度範囲（保管）：-40 ~ 60 °C
湿度範囲（保管）[RH]：10%–70% RH
温度範囲（動作）：-10 ~ 45 °C
湿度範囲（動作）[RH]：10%–90% RH

画面/表示
ビット深度（bit）：13
キャリブレーション（輝度/色）：色と輝度
色温度調整範囲：3000–10000
視野角（水平）：160 度
リフレッシュレート（Hz）：3840 Hz
フレーム周波数（Hz）：50–60
視野角 (°) H/V：160°
輝度（nits）：600 nit
輝度均一性：>=97%
コントラスト比（標準）：5000:1
視野角（垂直）：160 度
色温度デフォルト：6500 ± 500
色温度調整範囲 (K)（ソフトウェア）：3000–10000

モジュール
LEDタイプ：COB
LED寿命（時間）：100,000
モジュール寸法（W x H mm）：150 x 168.75
ピクセル構成：1R1G1B Flip Chip
ピッチ（mm）：0.78125
重量（kg）：0.15
LED極性タイプ：共通カソード
ブラックスクリーン省電力：Yes
モジュール解像度（WxHピクセル）：192 x 216

梱包データ
正味重量（付属品・包装を除く製品 kg）：< 4.8 kg
梱包 総重量 段ボール/紙（g）：1100 ± 100
梱包 総重量 プラスチック (LDPE/EPE/HDPE/PVC/ g)：400 ± 100
梱包サイズ（W x H x D mm）：822 x 461 x 99
総重量（製品一式、付属品・包装含む kg）：6.3 ± 0.2

仕様 / 技術仕様

• 製品コード / タイトル：27HDL5178IP/00
• シリーズ / ライン：Unite LED 5000 Series / L-Line
• サイズ：27"
• キャビネット寸法（W x H x D）：600 x 337.5 x 33.6 mm
• キャビネット対角：27.1"
• キャビネット解像度（W x H）：768 x 432 mm
• キャビネットピクセル（dot）：1,638,400
• キャビネット面積：0.2052 m2
• キャビネット構造：ダイキャストアルミニウム
• キャビネット重量：4.7 ± 0.2 kg
• 製品正味重量（付属品・包装除く）：< 4.8 kg
• 総重量（包装・付属品含む）：6.3 ± 0.2 kg
• 電源コネクタ：3ピンコネクタ
• 入力電圧：AC100~240 V
• キャビネット最大消費電力 (BC)：< 75 W
• キャビネット最大消費電力 (AC)：< 59 W
• 典型消費電力 (AC)：< 30 W
• 消費電力/M2 (BC)：371.5 W
• 消費電力/M2 (AC)：303.75 W
• 電源チェーン最大台数：16
• BTU/M2 (AC)：1036
• BTU/M2 (BC)：1267
• ブラックスクリーン消費：< 20 W
• 受信カード数量：2 pcs (Novastar A10s Pro x 2)
• データコネクタ：RJ45
• LANケーブル（付属）：RJ45 75 cm / RJ45 15 cm
• ねじ（付属）：Hex M6、22 mm
• QSG：段ボールに印刷されたQuick Start Guide
• モジュール寸法（W x H）：150 x 168.75 mm
• ピクセルピッチ：0.78125 mm
• モジュール解像度（WxH）：192 x 216 ピクセル
• ピクセル構成：1R1G1B Flip Chip
• LEDタイプ：COB (Flip Chip)
• LED寿命：100,000 hrs
• LED極性タイプ：共通カソード
• ブラックスクリーン省電力：Yes
• ビット深度：13 bit
• リフレッシュレート：3840 Hz
• フレーム周波数：50–60 Hz
• 視野角 (H/V)：160° / 160°
• 輝度（典型）：600 nits
• 輝度均一性：>= 97%
• コントラスト比（典型）：5000:1
• 色温度デフォルト：6500 ± 500 K
• 色温度調整範囲 (ソフト)：3000–10000 K
• キャリブレーション：色と輝度
• 動作温度：-10 ~ 45 °C
• 保管温度：-40 ~ 60 °C
• 動作湿度：10%–90% RH
• 保管湿度：10%–70% RH
• 規制承認：CCC, CE, ETL, FCC, SASO, UKCA, RoHS
• 保証：36 months
