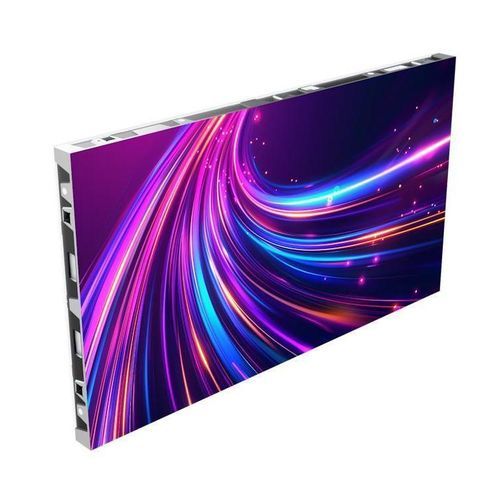

壁取り付け式LEDパネル 27HDL5115IP/00

モジュール式デジタル業務用

製品概要
Unite LED 5000 Series (L-Line) の屋内用 COB フリップチップ LED キャビネットパネル、型番 27HDL5115IP/00。微小ピッチ、コンパクトなキャビネット寸法、低消費電力が求められる屋内LEDウォール・ディスプレイ向け。

サイズ
27インチ（キャビネット対角 27.1"）

付属品
ネジ：Hex M6、22 mm
クイックスタートガイド：印刷物
LANケーブル：RJ45 75 cm、RJ45 15 cm

キャビネット
外形寸法（W×H×D）：600 × 337.5 × 33.6 mm
受信カード：Novastar A8S-N
キャビネット解像度：384 × 216（W×H）
キャビネットピクセル数：82,944 ドット
キャビネット面積：0.2052 m²
重量（キャビネット）：4.7 ± 0.2 kg
構造：ダイキャスト
データコネクタ：RJ45
電源コネクタ：3ピンコネクタ

電源
入力電圧：AC 100–240 V
標準消費電力（キャビネット、AC）：< 40 W
最大消費電力（キャビネット、AC）：397 W
キャビネット最大電力（BC）：< 81 W
ブラックスクリーン消費電力：< 22 W
デイジーチェーン最大台数（電源）：16 台
BTU/m²（AC）：982；（BC）：1326

認証・保証
規格認証：CE、UKCA、FCC、ETL、RoHS、CCC、SASO
保証期間：36 か月

動作条件
使用環境：屋内
保管温度：-40～60 ℃
動作温度：-10～45 ℃
保管湿度：10%～70% RH
動作湿度：10%～90% RH

画面/表示
ピッチ：1.5625 mm
輝度：600 nits
リフレッシュレート：3840 Hz
フレーム周波数：50～60 Hz
ビット深度：13 bit
視野角（H/V）：160° / 160°
輝度均一性：≥97%
デフォルト色温度：6500K ± 500（3000～10000 K 調整可）
コントラスト比（標準）：5000:1

モジュール
LED 種類：COB（フリップチップ）
モジュール寸法：150 × 168.75 mm（W×H）
モジュール解像度：96 × 108（W×H）
ピクセル構成：1R1G1B フリップチップ
LED 寿命：100,000 時間
モジュール重量：0.137 kg
LED極性：コモンアノード
ブラックスクリーン省電力：あり

梱包データ
パッケージ寸法：822 × 461 × 99 mm（W×H×D）
正味重量（梱包除く）：< 4.8 kg
総重量（梱包込み）：6.3 ± 0.2 kg
梱包材重量：段ボール 約1100 ± 100 g；プラスチック 約400 ± 100 g

技術仕様

• シリーズ：Unite LED 5000 Series (L-Line)
• 型番：27HDL5115IP/00
• キャビネット寸法：600 × 337.5 × 33.6 mm
• キャビネット対角：27.1"
• ピクセルピッチ：1.5625 mm
• キャビネット解像度：384 × 216
• キャビネットピクセル：82,944
• モジュール寸法：150 × 168.75 mm
• モジュール解像度：96 × 108
• LED 種類：COB（フリップチップ）
• ピクセル構成：1R1G1B フリップチップ
• 輝度：600 nits
• リフレッシュレート：3840 Hz
• フレーム周波数：50～60 Hz
• ビット深度：13 bit
• 色温度（デフォルト）：6500K ± 500（調整 3000～10000 K）
• コントラスト：5000:1
• 輝度均一性：≥97%
• LED 寿命：100,000 時間
• 重量（キャビネット）：4.7 ± 0.2 kg
• キャビネット面積：0.2052 m²
• 入力電圧：AC 100–240 V
• 標準消費電力（AC）：<40 W
• デイジーチェーン最大台数：16
• データコネクタ：RJ45
• 受信カード：Novastar A8S-N
• 構造：die-cast
• 認証：CE、UKCA、FCC、ETL、RoHS、CCC、SASO
• 保証：36 か月
