ステンレススチール網製換気グリル 411R

円形屋外用屋外用

製品説明

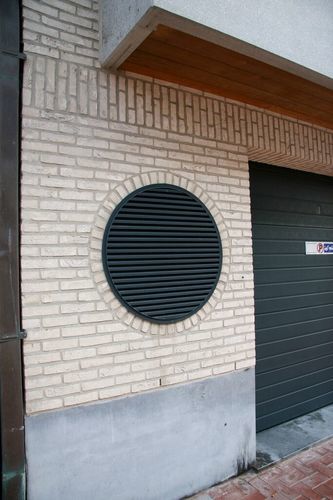

411Rは、壁の開口部に目立たず設置できる埋め込み型の丸形ウォールラウバーです。クリップスプリングまたは壁アンカーで目に見えないように固定され、換気やファサードへの組み込みに適しています。

製品の利点

• 304ステンレス製の防虫ネットを標準装備
• クリップスプリングまたは壁アンカーによる迅速で簡単な取り付け
• 目立たないスリムな外観
• 埋め込み型の丸形構造でフラッシュ取り付けが可能

オプション

• 防虫ネット 304 - 2.3 x 2.3 mm
• メッシュ無し
• 防虫ネット 304 - 6 x 6 mm
• 防虫ネット 304 - 10 x 10 mm
• 防虫ネット 304 - 20 x 20 mm
• ウォーターガター無し（オプション）

入手可能なドキュメント

• B2Bパンフレット（ルーバー）
• DWGファイル (cad-411.zip)
• 技術図面 (cad-411.zip)
• 技術仕様書 (Datasheet-411R-EN.pdf)
• 気流証明書 (MR056-411R-431RC2-insectmesh-Airflow-BSRIA-E-28-02-2011.pdf)
• IP分類証明書 (IPT_MR210_411-414-431_en.zip)
• 保証証明書 (WC_Renson_Louvres_en.pdf)
• カラ―ガイド 2026 (CG_Indoor_Colour_Guide_en_2026.pdf)

仕様 / 技術仕様

• Physical Free Passage (%): 40.50
• スラットピッチ (mm): 33.3
• 標準メッシュタイプ: -
• IPクラス: IP2XD
• 取付け奥行き (mm): 28
• ラウバー全体の奥行き (mm): 30
• K係数（入口）: 23.6
• CE係数: 0.206
• K係数（排出）: 25.5
• CD係数: 0.198
• 耐水性 0 m/s (%): 95.3
• 耐水性 0.5 m/s (%): 91
• 耐水性 1.0 m/s (%): 80.5
• 耐水性 1.5 m/s (%): 46.6
• 耐水性 2.0 m/s (%): 22
• 耐水性 2.5 m/s (%): 7.4
• 耐水性 3.0 m/s (%): 7.3
• 耐水性 3.5 m/s (%): 7.5
