アルミ押出形材換気グリル 467

リニア屋内用屋外使用

簡単な説明

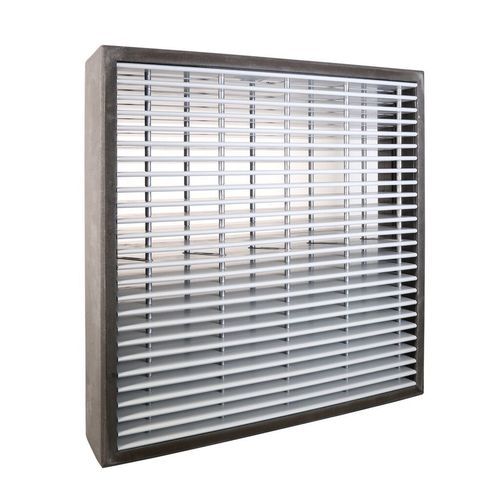

水平ブレードを備えた耐火ルーバー、型番467。耐火性能120分を提供します。屋内使用および躯体壁（実壁）への取付けに適しています。水平ブレード配置、スラットピッチ18 mmにより実効開口率66.7%を確保します。

製品の利点

• 公式試験報告書
• 屋内使用のみ
• 躯体壁への取付けに適合
• 耐火性能：120分

利用可能なメッシュオプション

• メッシュなし
• 防虫ネット 304 - 2,3 x 2,3 mm
• 防虫ネット 304 - 6 x 6 mm
• 防虫ネット 304 - 10 x 10 mm
• 防虫ネット 304 - 20 x 20 mm

ダウンロード（利用可能）

• B2Bパンフレット
• DWGファイル
• 仕様書（DOC）
• 技術図面（CAD）
• 技術仕様書
• 通気証明書

技術仕様（要約）
実効開口率 (%) : 66.7
スラットピッチ (mm) : 18
取付深さ (mm) : 100
ルーバー全深さ (mm) : 100
K係数（入口） : 4.16
CE係数 : 0.49
K係数（出口） : 4.06
CD係数 : 0.496
風雨抵抗 0 m/s (%) : -
風雨抵抗 0,5 m/s (%) : -
風雨抵抗 1,0 m/s (%) : -
風雨抵抗 1,5 m/s (%) : -
風雨抵抗 2,0 m/s (%) : -
風雨抵抗 2,5 m/s (%) : -
風雨抵抗 3,0 m/s (%) : -
風雨抵抗 3,5 m/s (%) : -
耐火性能 : 120分
屋内使用および躯体壁への取付けに適合

詳細技術仕様

• 実効開口率 (%) : 66.7
• スラットピッチ (mm) : 18
• 取付深さ (mm) : 100
• ルーバー全深さ (mm) : 100
• K係数（入口） : 4.16
• CE係数 : 0.49
• K係数（出口） : 4.06
• CD係数 : 0.496
• 耐火性能 : 120分
• 屋内使用および躯体壁への取付けに適合
