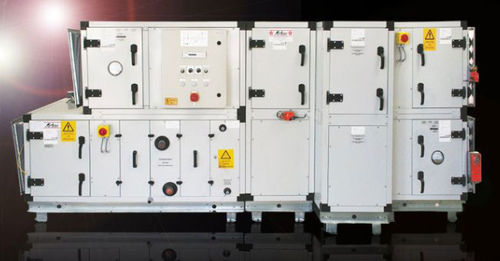

業務用エアハンドリングユニット AIRBOX S60

産業用家庭用

S60は、亜鉛メッキ鋼板製のフレームと、アルミダイキャスト製またはグラスファイバー強化プラスチック製のコーナーコネクターから成ります。アルミダイキャスト製コーナーコネクターは、例えばクレーンのラグを取り付けるためのM20ネジ付きまたはネジなしを供給することができます。フレームとアルミダイキャストコネクターは、EPDMシールで互いに密閉されています。ケーシングのパネルは、壁厚60 mmのダブルスキン構造です。基本バージョンでは、内側と外側に1.0mm厚の亜鉛メッキ鋼板が使用されています。また、S60ケーシングはプラスチックコーティング（標準RAL7035）、V2A 1.4301、またはアルミニウムパネルAlMg3が使用されています。断熱・遮音材として使用されるロックウールは不燃性で、ダブルスキンパネルの上に部分的に接着されています。パネルは、外側から中空フレームにネジ止めされています。ケーシング部品間の接続は、内部が滑らかになるように構成されています。S60は、VDI 6022の衛生要件を満たすことができます。 13Qサイズまでのユニットは、3mm厚の亜鉛メッキ鋼板を使用した折りたたみ式ベースフレームを提供することができます。また、より大きなサイズには、溶接および下地処理済みのスチール製ベースフレームや、溶接および亜鉛メッキスチール製ベースフレーム（耐候性デザイン）もご利用いただけます。 最小（V=1 m/s）。 1,400～33,000 m³/時 最適(V=2 m/s)。 2,900〜66,000m³/h 最大（V=4 m/s）：5,900～132,100m³/時 5,900～132,100 m³/時 熱伝導率[W/m²K]: 0,91 (T2) サーマルブリッジファクター kb: 0,58 (TB3) パネルは、外側からコネクティングプロファイルにネジで固定します。外観をよくするため、ケーシングの外側にあるネジは隠されています。
