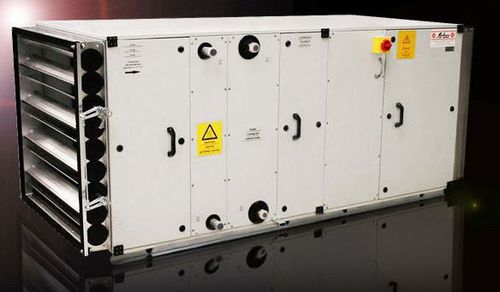

業務用エアハンドリングユニット AIRBOX F40

産業用家庭用屋内用

F40シリーズのユニットは、フレームレス構造を採用しています。Airbox F40はS40シリーズに代わる低コスト製品で、ユニットサイズ13Q（外寸1340×1340mm）までの小型サイズです。F40シリーズのパネルはすべて、内側シート、外側シート、その間に断熱材を挟んだダブルスキン構造となっています。サイドパネルとトップパネルの断熱材の厚さは40mmです。下から操作するフラットユニットのボトムパネルにも、40mm厚の断熱材が装着されています。それ以外のバリエーションでは、ボトムパネルの断熱材の厚さは60mmです。装置の内側側面は完全に滑らかです。標準仕様では、パネルに厚さ1.0 mmの亜鉛メッキ鋼板が使用されています。また、追加料金で、外側と内側にそれぞれプラスチックコーティングを施した亜鉛メッキ鋼板、ステンレス鋼V2A（1.4301）、アルミニウムAlMg3も選択可能です。プラスチックコーティングの標準色はライトグレーRAL7035です。他のRAL色も可能です。断熱・遮音材として使用されるロックウールは不燃性で、ダブルスキンパネルの上に部分的に接着されています。F40ユニットはユーロベント認証を取得しており、VDI 6022の衛生規定を満たすのに適しています。 F40エアハンドリングユニットは、3mm厚の亜鉛メッキ鋼板を使用した高さ100mmから500mmの折りたたみ式ベースフレームに取り付けることができます。 風量 最小（V=1 m/s）。 800～5,600 m³/時 最適（V=2 m/s）。 1,600～11,200m³/時 最大（V=4 m/s）：1,600～11,200m³/時 3,200〜22,400m³/h 熱伝導率[W/m²K]: 1,0 (T2) サーマルブリッジファクター kb: 0,5 (TB3)
