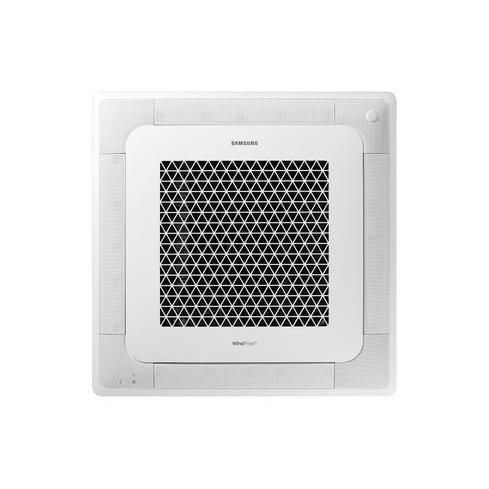

天井取付けファンコイル AG060AN4DKH/EU

組み込み型カセット

概要
4方向カセット FCU WindFree™ は、業務用および住宅用の天井埋込型ユニットです。段階的でドラフトのない空調を提供し、レストラン、オフィス、店舗、居室などに適したロー‑プロファイル設計です。

特長

• WindFree™ テクノロジー — 900 x 900 の WindFree 4‑Way カセットはパネルの15,700個のマイクロホールを通じて風を拡散し、'静止空気' を作り出して冷房を徐々に行い冷たい突風を抑えます。
• 最適化ブレード — 84 mm の大型ブレードは冷房到達範囲を広げ、空気循環を改善して温度ムラを低減します。ブレードは着脱・洗浄可能でメンテナンスが容易です。
• 自己診断 — 内蔵の自己診断機能はエラーコードとLED表示で故障箇所の特定を支援し、保守時間を短縮します。

制御

• SmartThings対応リモコン — SmartThingsアプリによる遠隔操作でオン/オフ、モード選択、スケジュール設定、消費電力の確認が可能です（Wi‑Fiキットと対応アカウント/アプリが必要）。
• SolarCellリモコン（オプション） — ソーラーパネル内蔵で使い捨て電池不要のSolarCellリモコンは、USB‑C急速充電、大型OLED表示、改良された操作性を備えます（オプション）。

対応能力・電源
冷房能力：6.0 kW、7.2 kW、9.0 kW、10.0 kW。電源：単相（220–240 V、50/60 Hz）。

注意事項

• '静止空気' は風速0.15 m/s未満の気流と定義されます（冷気の突風なし）。
• 比較試験の参照は旧型の4‑Wayカセットモデルに基づきます。
• SmartThings制御にはWi‑Fiキットおよび対応するモバイルOSが必要です。

仕様

• タイプ：4 WAY CASSETTE S
• 商品ファミリー：WindFree™ 4‑Way Cassette FCU
• 室内機（例）：AG060AN4DKH/EU
• 冷房（定格）：6.0 kW（選択可能：6.0 / 7.2 / 9.0 / 10.0 kW）
• 暖房（+7 °C時）：7.3 kW（他のバリアント：7.3 / 8.5 / 10 / 10.7 kW）
• 寸法（W x H x D）：947 x 281–365 x 947 mm（他バリアント：840 x 204–246 x 840 mm）
• 質量（室内機）：21–25 kg（他バリアント：15.5–18 kg）
• 電源：1、220~240 V、50/60 Hz
• 消費電力：冷房 0.050 kW；暖房 0.050 kW
• 入力電流：冷房 0.37 A；暖房 0.37 A
• ファン形式：Turbo Fan；モーター出力：65.0 W
• 風量（冷房）：18.9 / 16.5 / 13.6 CMM
• 風向制御能力：360°
• ブレード角度：バリアントにより概ね34–87°
• カラー：ブラック＆ホワイト（一部バリアント：ホワイト）
• WindFree：あり
• モーションセンサー：オプション
• SmartThings対応：オプション（Wi‑Fiキット必要）
• PM1.0フィルター：オプション
• 水側熱交換器 — 流量（冷房/暖房）：17.5 LPM / 21.1 LPM
• 水側熱交換器 — 圧力損失：冷房 27.0 kPa；暖房 37.3 kPa
• 配管接続：液管 Ø 20A mm (PF 3/4" )；ガス管 Ø 20A mm (PF 3/4" )；ドレン VP25 (OD 32, ID 25) mm
• 現地配線：電源線 1.5〜2.5 mm²；通信ケーブル 0.75〜1.50 mm²
• 音圧レベル（高/中/低）：37 / 33 / 30 dB(A)
• 音響パワーレベル：56.0 dB(A)
