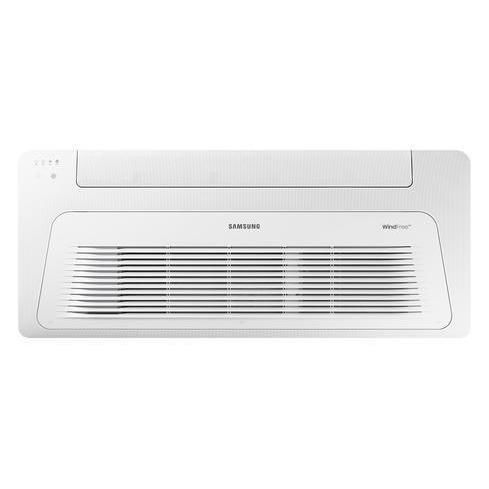

天井取付けファンコイル AG026TN1DKH/EU

カセット

概要
高さわずか135 mmのWindFree™ 1方向カセットは、薄型で軽量なファンコイルユニットで、浅い天井スペースへの設置に適しています。スリムなプロファイルにより、狭小スペースでの設置・保守がしやすくなります。

製品識別
型番：AG026TN1DKH/EU
表示容量：2.6 kW
利用可能容量：2.6 kW、3.2 kW、4.2 kW
電源：単相

主な特長

• WindFree™ テクノロジー：パネルの13,000個のマイクロホールから空気を供給し、やさしくドラフトのない「静止空気」を生成します。
• Smart Comfort Operation：湿度センサーと温度センサーを内蔵し、室内条件を継続的に監視してモードを自動切替し設定快適性を維持します。
• 空気清浄パネル（オプション）：3段階フィルター（プレフィルター、脱臭フィルター、PM1.0フィルター）で粗塵を捕集し、臭気を低減し、超微粒子を捕集します。PM1.0フィルターはフィルター上の一部細菌を不活化するとの報告（Intertek参照）があります。
• スマートコントロール：Samsung SmartThings対応（WiFiキット MIM‑H04EN、Wi‑Fi接続、SmartThingsアカウントが必要）で遠隔操作、スケジュール、消費電力監視が可能です。
• SolarCellリモコン（オプション）：電池不要のソーラー充電、USB‑C高速充電オプション、OLED表示を備え、通常条件で内部バッテリが満充電時に最大約2年間持続する場合があります。
• ドレンポンプ：内蔵ドレンポンプ（最大揚程/排水量：1200 / 400）。

空気清浄の詳細

• プレフィルター：粗い埃を捕集し、ユニットへの侵入を防ぎます。
• 脱臭フィルター：特定の不快な臭気を低減します（WindFree 1方向カセット機で利用可能）。
• PM1.0フィルター：超微粒子（PM1.0）を捕集し、フィルター上に付着した一部の細菌を不活化します（参照：Intertek報告）。

WindFree™ / 快適機能

• 冷たいドラフトなし：WindFree冷房はマイクロホールを通してやさしい気流を拡散し、最小限のドラフトで静止空気を作ります。
• 湿度検出：WindFree™運転および除湿モード中の湿度レベルをSmartThingsアプリで確認できます。
• 構成に応じて、オプションのモーションセンサやSmartThingsサポートがあります。

代表的な仕様表（比較行はページに表示）
冷房能力 (kW) 冷却（定格）：6.0 - 7.2 - 9.0 - 10 | 6.0 - 7.2 - 9 - 10 | 2.6 - 3.0 - 4.2
暖房能力 (kW) +7°Cでの暖房：7.3 - 8.5 - 10 - 10.7 | 7.3 - 8.5 - 10 ; 10.7 | 2.9 - 3.4 - 5.0
室内機寸法（W x H x D）：947 x 281 - 365 x 947 | 840 x 204 - 246 x 840 | 970 - 1200 x 235 - 138 x 410 - 450
室内機重量範囲 (Kg)：21 - 25 | 15,5 - 18 | 10,1 - 14

技術仕様

• タイプ：JSF1
• 型名（室内機）：AG026TN1DKH/EU
• 電源（室内機）[Φ, #, V, Hz]：1,2,220~240,50/60
• システムモード：HEAT PUMP
• 能力（冷房 [kW]）：2.60 kW
• 能力（暖房 [kW]）：2.90 kW
• 消費電力（冷房 1）：0.027 kW
• 消費電力（暖房 2）：0.027 kW
• 電流（冷房）：0.14 A
• 電流（暖房）：0.14 A
• 送風機タイプ：クロスフローファン
• モーター（出力）[W]：27.0 W
• 風量（冷房）[CMM]：6.8 / 5.8 / 4.9 CMM
• 水側熱交換器 - 流量（冷房）[LPM]：7.5 LPM
• 水側熱交換器 - 流量（暖房）[LPM]：8.4 LPM
• 水側熱交換器 - 圧力損失（冷房）：23.0 kPa
• 水側熱交換器 - 圧力損失（暖房）：28.0 kPa
• 配管接続 - 液管 (Ø, mm)：20A mm
• 配管接続 - 液管 (Ø, inch)：PF 3/4
• 配管接続 - ガス管 (Ø, mm)：20A mm
• 配管接続 - ガス管 (Ø, inch)：PF 3/4
• 配管接続 - ドレン管 (Ø, mm)：VP20 (OD26, ID20) mm
• 現場配線 - 電源線径：1.5 ~ 2.5
• 現場配線 - 伝送ケーブル：0.75 ~ 1.50
• 音圧レベル（高 / 中 / 低）[dB(A)]：33 / 31 / 29 dBA
• 音響パワーレベル：50 dBA
• 外形寸法（室内機）- 正味重量 (kg)：10.1 kg
• 外形寸法（室内機）- 正味寸法 (WxHxD) (mm)：970 * 135 * 410 mm
• パネル - 型名：PC1NWSMAN (Normal) / PC1NWFMBN (WindFree)
• パネル - 正味重量 (kg)：5.5 / 4.3 kg
• パネル - 梱包重量 (kg)：7.2 / 6.6 kg
• パネル - 正味寸法 (WxHxD) (mm)：1198 * 25 * 500 / 1198 * 35 * 500 mm
• パネル - 梱包寸法 (WxHxD) (mm)：1262 * 122 * 566 / 1262 * 122 * 566 mm
• 追加アクセサリ - ドレンポンプ：内蔵
• 追加アクセサリ - ドレンポンプ 最大揚程/排水量：1200 / 400
• Smart - WiFiキット：N/A
• アプリ接続 - SmartThingsサポート：N/A
