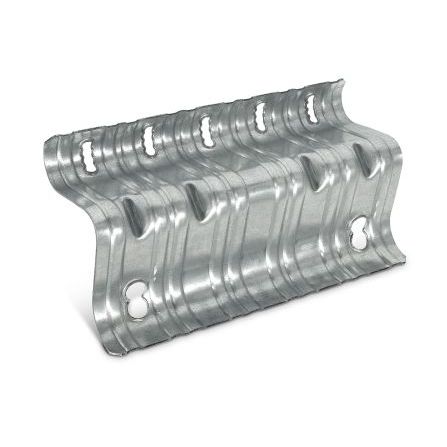

木製構造用コネクター URFP/FRFP

ステンレス製

URFPユニバーサル後付け基礎プレートは、基礎にマッドシルを固定するための後付け方法を提供します。このデザインは、マッドシルが基礎の端からオフセットまたはインセットされている場合に、設置の柔軟性を可能にします。URFPは、縦方向のエンボス、補強ダーツ、ホタテ形のスロット穴の組み合わせにより、1/2 "または5/8 "マッドシルアンカーと1対1で交換でき、SDSスクリューと必要なコンクリートアンカーの両方に固定できます。 FRFPフラット後付け基礎プレートは、マッドシルを基礎に接続し、横方向の耐荷重を提供します。この設計により、設計者は3つの穴を埋める際に規定要件を維持することができます。また、代替案として、オプションの2つの三角形の穴を埋めることで、設計者はより大きな荷重とより大きな許容間隔を利用することができます。 材質 URFP - 14ゲージ、FRFP - 7ゲージ 仕上げ 亜鉛メッキ。シンプソン・ストロング・タイにお問い合わせください。腐食情報をご参照ください。 取り付け すべての指定ファスナーを使用してください。 荷重は、URFPに付属の1/4" x 3 "Strong-Drive®SDSヘビーデューティーコネクターネジを使用した試験結果に基づいています。 URFPの場合、代替のラグスクリューでは公表された荷重を達成できない。 FRFPは、ストロングドライブSDSヘビーデューティーコネクターねじの最小長さ2 1/2 "にシム厚を加えたものを使用すること。FRFPは、1/4 "HDGラグネジで取り付けることができる。事前穴あけについては、規定に従ってください。
