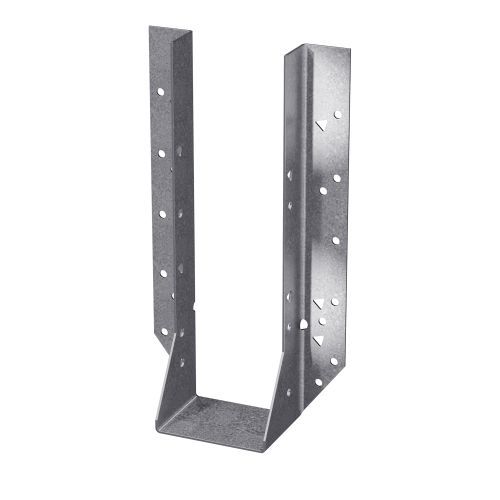

ビームハンガー HU/HUC

HU/HUCハンガーは、以下に説明するように、石積み／コンクリート壁に取り付けることができる。さらに、片方のフランジが隠されているHUハンガーも同様に取り付けることができる。 HUおよびHUC製品は、14ゲージ亜鉛メッキ鋼製の頑丈な面取付け根太ハンガーです。 HUCは、HUのフランジ隠し（フランジを内側に向ける）バージョンです。 HUは、W寸法が2 5/16 "以上、表荷重の100%であれば、両方のフランジが隠れるタイプもあります。HUCをご指定ください。 HUは、テーブル荷重100%でW寸法が2 5/16 "未満の場合、片方のフランジを隠すことができます。X'バージョンとして指定し、隠すフランジを指定してください。 本カタログに掲載されているHUまたはHUCについては、コンクリート用1/4"×1 3/4 "タイテン®2ネジ（型式TTN2-25134H）、GFCMU用1/4"×2 3/4 "タイテン2ネジ（型式TTN2-25234H）ですべての面釘を代用することができます。すべての施工説明書に従い、製材またはEWPの表にある表荷重を使用してください。 材質 14ゲージ 仕上げ 亜鉛メッキ、ZMAX®およびステンレススチールも可 取り付け方法 六角頭のタイテン2号ネジを使って、ハンガーをコンクリートまたはGFCMUの壁に取り付けます。GFCMU（1/4"×2.3/4"-モデルTTN2-25234H）およびコンクリート（1/4"×1.3/4"-モデルTTN2-25134H）用のタイテンねじは、ハンガーには付属していません。 直径3/16 "の穴を指定の埋め込み深さプラス1/2 "まで開けます。 または、直径3/16 "の穴を指定の埋込み深さまで開け、圧縮空気できれいにします。 注意：母材に大径の穴をあけると、ねじ山と母材の機械的なかみ合いが悪くなり、アンカーの耐力が低下します。
