音響拡散器 BOR-S

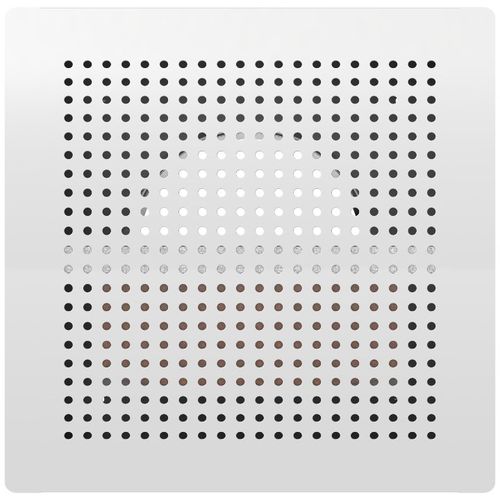

説明 BOR-Sは、特にオフィス、ホテル、住宅室の後壁からのドラフトフリーで低音響騒音空気供給を提供するために開発されており、フローパターンは、空気流が許容温度に達する前に占有ゾーンに落ちるのを防ぎます。 最大温度差ΔT 10Kは許容される。 BOR-Sは、流量領域全体にわたって分布パターンが維持されるため、VAVシステムにも適しています。 エアフロー調整やコミッショニング測定に装備されています。 デザイン BOR-Sの本体は、穿孔を有する凸状の長方形のフロントプレートを有する亜鉛メッキ鋼から製造される。 フロントプレートは、標準的なホワイトパウダーコーティング（RAL 9010、グロス30）で仕上げられています。 体内には平らな調節可能なブラインドが取り付けられています。 技術的な詳細 ディフューザーは、効果的な空気の流れの開口部を変更し、空気の流れのボリュームを調整する調整可能なブラインドによって装備されています。 この機構は、製品の側壁の溝内を滑る2つのミニチュア耳によって外側から移動可能である。 移動は、溝のノッチによって定義されたパスに沿って 8 つの固定位置を持ちます。 調整のために、これらの位置のみが望ましいノイズパラメータを提供します。 中間位置は避けなければならない。 表1と2は、8つの固定位置の各製品のk係数を示しています。 選択した調整に対応するK係数と、製品の測定ピン（側壁）で測定されたΔPを使用して、試運転時の実際の流れの計算を容易にするためのデータを提供します。試運転後、測定ピンを閉じる必要があります。
