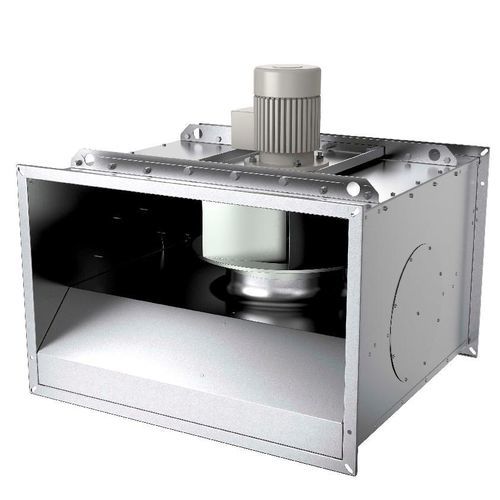

遠心ファン BKF

排煙ダクトダクト

概要
BKFシリーズの二重用途矩形ダクトファンは、日常の換気と緊急時の煙・熱排気の両方に対応するよう設計されています。プロフェッショナル、商業、住宅用途に適しています。煙排気に関する認証（EN 12101-3）を取得しており、400°Cのガスを120分間排気可能で、通常換気のために高温でも連続運転をサポートします。

主な利点

• 堅牢性：亜鉛‑マグネシウム被覆鋼製の筐体、モーターを気流外に配置し点検を容易にし汚れのリスクを低減。
• 効率性：IECフランジモーター（高効率）と、後方曲げ羽根の鋼製インペラを組み合わせ、良好な総合効率を実現。
• 高性能：F400（400°C/120分）認証済みの煙・熱排気；日常用途では最大120°Cまで連続運転可能。
• 二重用途設計：日常換気と緊急時の煙／熱排気の両方に使用でき、無煙の避難経路や有害ガスの排出を可能にする。

構造と材料

• 筐体：亜鉛‑マグネシウム被覆鋼（ZM）。
• インペラ：亜鉛メッキまたはプレ亜鉛メッキ鋼製の後方曲線羽根インペラ。
• モーター：単速IE2または二速モーター（構成によりIE3を参照する場合あり）。モーターは気流外に配置。PTC直列のモーター保護内蔵。
• ダクト接続：矩形フランジ接続。

運転・制御

• 耐火性能：煙排気に関するEN 12101-3に基づく400°C / 120分（F400）。
• 連続換気：連続で輸送される空気の温度は最大120°Cまで対応。
• 速度制御：単速モーターには適切なモータ側フィルタ（sineまたはdu/dt）を備えたインバータを使用。火災時に使用する場合、インバータはバイパスまたは保護して、火災時でも動作を保証する必要がある（製品説明参照）。
• 設置：全姿勢で設置可能；建物外部または建物内部（火災区画外）の換気の良い室内に設置。フランジ接続の深さは30 mmと表記。

性能と音響（選択値）
性能（例示構成 400V 3~ 50Hz - 4極 - Y（スター））：
風量（最大）：2,632 m³/h
羽根回転数：1,451 rpm
入力電力：315 W (0.315 kW)
入力電流：1 A
始動電流：4.4 A

音響（例）：
LwA 吸込側（測定流量 0.3 m³/s）：58 dB(A)
LwA 吐出側（測定流量 0.3 m³/s）：69 dB(A)
3 mでの音圧レベル（20 m² Sabin）：58 dB(A)

認証と文書

• 煙排気に関するEN 12101-3（F400 / 120分）の耐火分類および試験。
• 製品には性能宣言、証明書、適合宣言を含む関連文書がある（製品文書欄参照）。

用途

• 緊急時の煙・熱の排気
• 商業・住宅施設での日常換気および排気
• 安全な避難経路や有害ガスの排出が必要とされる場所での使用

特性 / 技術仕様

• シリーズ：BKF
• 製品名：BKF 315D4-6-XL/F400
• 品番：#95689
• 定格電圧：400 V
• 周波数：50 Hz
• 相数：3~
• モーター回路接続：Y（スター）
• 入力電力：315 W (0.315 kW)
• 始動電流：4.4 A
• 定格入力電流：1 A
• 羽根回転数：1451 rpm
• 風量（最大）：2,632 m³/h
• 輸送空気の最大温度（120 min）：400 °C
• 輸送空気の温度（連続）：最大 120 °C
• 保護等級 / モーター筐体クラス：IP55
• 絶縁クラス：F
• ErP：ErP対象外
• 重量：51 kg
• ダクト接続タイプ：矩形
• モータータイプ：AC（単速 IE2 または 二速；一部構成は IE3 参照）
