遠心ファン RS 換気ダクト産業用
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 換気, 遠心
- 設置
- ダクト
- 用途
- 商業用, 産業用
- 用途
- 屋内用
- 素材
- 溶融亜鉛メッキ鋼製
- 色
- 銀色
- その他の特徴
- 音響, 高温用
- 空気流量
最少: 0 m³/h
(0 ft³/h)最大: 8,755 m³/h
(309,179.9 ft³/h)- 騒音レベル
63 dB
- 重量
55 kg
(121.25 lb)- 高さ
500 mm
(20 in)- 幅
800 mm
(31 in)- 長さ
最少: 740 mm
(29 in)最大: 1,040 mm
(41 in)- パワー
1,177 W
詳細
概要
主な特長
認証と持続可能性
技術仕様
- RSシリーズの直方形ダクトファンは、産業および商業用HVACの給気・排気用途向けに設計されています。大風量用途に対応し、吸音・断熱オプションを選択可能です。
- 50 mmのロックウールを用いた吸音・断熱仕様のRSI型を用意しています。
- 50 Hzおよび60 Hzで動作可能なACまたは高効率のEC外回転子モーターを搭載できます。

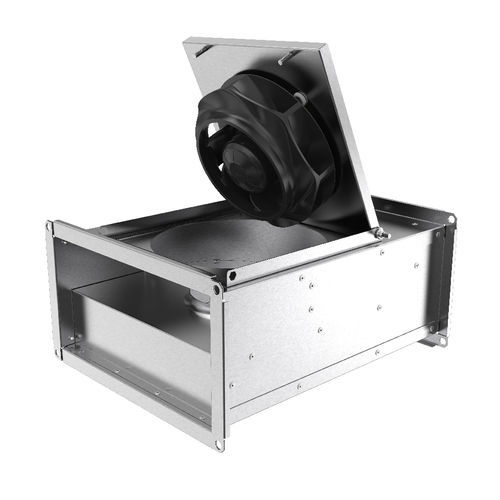

- サービス性に配慮した設計（スイングアウトサービス扉）で、あらゆる取付姿勢に対応します。
主な特長
- 筐体：亜鉛メッキ鋼板、腐食クラスC3。RSI（断熱）型は50 mmの吸音／断熱材を装備。サービスカバーにファンユニットを搭載し、取り外しと清掃が容易。外付け端子箱、保護等級IP54。
- 羽根車：後方湾曲翼を持つ片吸込みラジアル羽根車、ガラス繊維強化複合材製。動的バランス（VDI 2060、G 6.3）済みで外回転子モーターと組合せられます。
- モーター：ACまたはEC外回転子タイプ。ECは電子的保護、ロック保護、ソフトスタートを内蔵し、多くのEC機種はポテンショメータ（0–10 V）やModbus／アラーム信号に対応します。ACはサーマルコンタクト（TK）を備える場合や外部保護が必要な場合があります。制御はステップ式、無段階、または周波数変換器（アクセサリ）を使用可能です。
- 設置：入口/出口は矩形フランジ（標準PG20）。ダクト振動の伝達を防ぐためフレキシブル接続を推奨。屋内設置および指定範囲内の高温運転に適します。
認証と持続可能性
- ErP／Ecodesign（2018年要件）に適合。
- 関連RS製品の環境製品宣言（EPD）を用意。
- Systemairの持続可能性／Green Ventilationプログラムや該当する地域の製品評価に登録されています。
技術仕様
- 機種名：RS 60-35 EC sileo
- 品番：#77064
- シリーズ／モデル：RS series
- モータータイプ：EC（ACバリエーションあり）
- 定格電圧：230 V
- 周波数：50 Hz（60 Hz対応バリエーションあり）
- 相数：1~
- 定格入力電力：524 W（0.524 kW）
- 定格電流：2.29 A
- 羽根車回転数：1941 rpm
- 最大風量：最大 4,388 m³/h
- 搬送空気最高温度：60 °C（速度制御時も含む）
- ファン効率（ErPデータ）：58.9 %
- 騒音レベル（3 m、20 m² Sabin）：58 dB(A)
- 保護等級／モーター外殻：IP55
- モーター絶縁クラス：F
- 寸法（ダクト接続 入/出 高さ×幅）：350 x 600 mm
- 製品重量（標準）：25.8 kg
- ダクト接続タイプ：矩形（標準PG20フランジ）
- 推奨アクセサリ：フレキシブル接続、フィルター、ヒーター／クーラー、ダンパー、取付フレーム、電気アクセサリ（周波数変換器、モータ保護装置）
- ErP適合性：ErP 2018；ユニットカテゴリ：NRVU；ユニットタイプ：UVU；駆動：統合VSD；熱回収：なし
