コンセプト

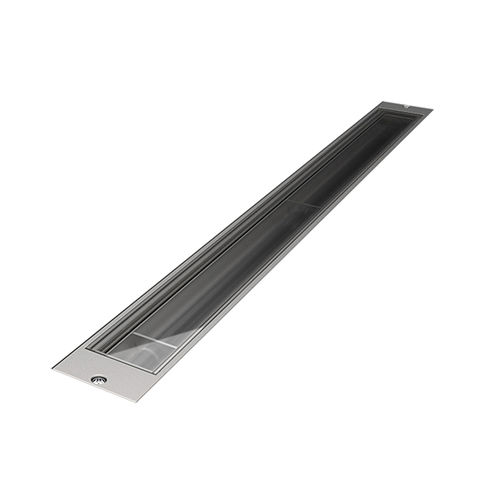

埋め込み式のリニアLEDプロジェクター。
素材
15μのアルマイト押し出しボディ透明度の高い10mm厚ガラスのフラットスクリーンつや消しのステンレススチール(AISI 316)製フレーム。本体は最大20kNの静荷重とIK10の破壊行為に耐えられます。ご要望に応じて滑り止めガラスもご用意しています。
SOURCE
SP: 高効率LEDエミッター Ra84.FL, WW, GRASING:リニア低電力高効率LEDボードRa84。2700K-3500Kをご希望の方はお問い合わせください。
OPTIC
グレージング、フラッド、ウォールウォッシャー用には、円筒形のガラス製プライマリーレンズ、高反射率のアルマイト製リフレクター、一体型ホログラフィックフィルターで構成された内部光学ユニット、スポット用には、一体型ホログラフィックフィルター付きアクリルレンズ。
取り付け方法
インラインでの設置に適したアルミニウム製の挿入ボックスを使用します。
パワーサプライ
標準バージョンとDALIバージョン用の統合電子電源。IP68準拠の電源用コネクターを装備。クイックインストールシステム付き防水IP68(IN-OUT)コネクタキット(1E2769)、またはインラインインストール用の5ピンコネクタ付き接続ケーブル(1E2762、1E2763、1E2764、1E2765)で完成します。電子版ではH07RN8-F(3G2.5mm² max - Ø7mm÷12mm max)ケーブル、DALI版ではH07RN8-F(5G1.5mm² max - Ø7mm÷12mm max)ケーブルで接続するように設定済み。内側」のワイヤーフィードスルーを備えた固定具。220-240V 50/60Hz
備考
専用アクセサリーによるCasambiコントロールシステムが利用可能(DALIバージョンの製品のみ)。接続ケーブルを樹脂でコーティングすることで、ドライバーや照明器具に湿気がこもらないようにする技術ソリューション「Waterblock Smart」を採用。ご要望に応じて110-277Vacバージョンもご用意しています。
---
