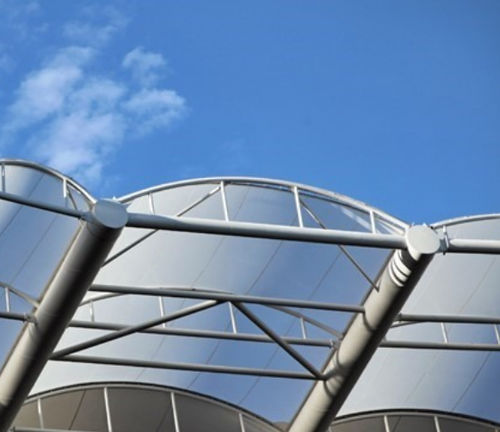

ETFE製機能屋根システム

モジュラー金属形態Texlon® ETFE

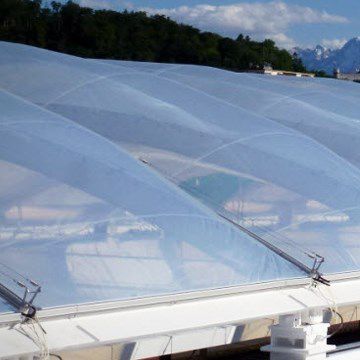

ETFE（エチレン・テトラフルオロエチレン）は、フッ素ポリマーの特性を備えた素材です。 もともとデュポン社が航空機産業向けに開発したものですが、その透光性と軽量性から、現在では建築分野でも広く利用されるようになりました。一般的には2層または3層の膨張式エアバッグの形態で用いられるほか、単層壁として使用されることもあります。 ETFE素材は非常に薄く、軽量です。その重量はガラスの約1％に過ぎず、高い光透過性、自己洗浄機能、施工の利便性から、その存在感はますます高まっています。ETFEシステムに空気注入システムを採用すると、強度が大幅に向上します。 ETFEシステムは、キャリア骨組みシステム上に特殊なアルミニウムプロファイルを用いて組み立てられます。このシステムは、膨張式クッションシステムにおいて送風機によって空気が供給され、漏気や追加の圧力が必要な場合には、システムを再作動させることで、ETFE膨張式クッションシステムの支持機能が継続的に維持されます。 ETFEシステムを設計する際には、気候条件、美観、音響、環境的要因を考慮する必要があります。要件や使用基準に基づき、成形されたもの、プリント加工されたもの、あるいは2層または3層構造のETFEインフレータブルクッションを使用する必要があります。 1. 軽量性 3層構造のETFEインフレータブルシステムの重量は、接続用アルミニウム部材を含めて平均で約2～3 kg/m²です。この特性は、ガラスにはない比類のない利点です。 この特性により、軽量な支持構造で長スパンを覆うことが可能になります。したがって、支持インフラと併せて考慮した場合、はるかに経済的なソリューションを提供します。 2. 高い断熱性 U値が1.9W/m²Kであり、6-12-6の複層ガラスよりも優れた断熱性を備えています。
