強化地面擁壁 SIERRASCAPE®

溶融亜鉛メッキ鋼製鉄筋コンクリート製ビンタイプ

概要

Tensar SierraScape® は、機械的に接続されたワイヤーバスケットを用いる土留め（擁壁）用の補強土システムで、さまざまな現場条件に対応するために設計されています。本システムは、亜鉛めっきワイヤー製の成形バスケットとTensarの単軸ジオグリッド（RE500）、および最小限のコンポーネントを組み合わせ、迅速な施工、不同沈下への許容、および荷重に対する耐性を実現します。

製品の主な特徴

• 3種類の仕上げオプション：石貼り仕上げ、植生仕上げ、建築的仕上げ。
• ワイヤー溶接フェースと補強材を機械的に接続するシステム。
• 世界で180万m²以上の壁面実績。

メリット

• 現場条件や意匠要件に柔軟に対応。
• ワイヤーバスケットとジオグリッドの機械的接続により、不同沈下、地震負荷および外部大荷重に対する耐性を向上。
• 構成部品が少なく施工が容易で、専門機材や人員の必要性を低減し、現場の盛土材料を使用可能。

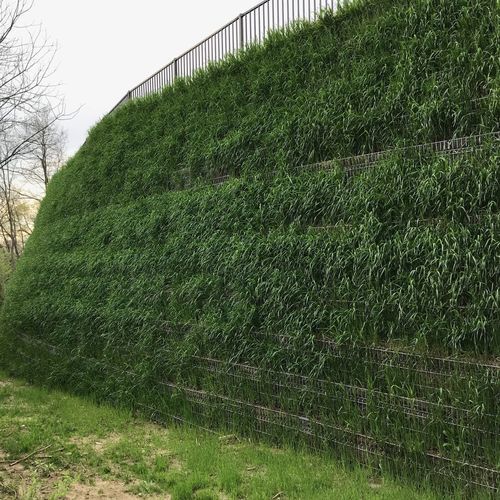

• 植生、積み石、吹付け造形仕上げ、石張りなど多様な仕上げで周辺環境と視覚的に調和可能。
• 圧力緩和構造や、場合によっては高価な鉄筋コンクリートの代替としての利用が可能。

システム構成部品

• Tensar 単軸ジオグリッド RE500（長期の引張変形に耐える高配向HDPE樹脂製）。
• SierraScape 亜鉛めっきワイヤー形状（積層ワイヤーバスケット／溶接ワイヤーフェース）。
• ロッキングテールストラット（フェースの位置を保持する専用部材）。
• 植生表面オプション用のジオテキスタイルおよびTensar 二軸ジオグリッド。
• 侵食防止マットおよび補助部材。
• 設計支援および現場支援（設計サポート、詳細設計、施工支援を提供）。

特長 / 技術仕様

• 主な補強材：Tensar RE500 単軸ジオグリッド — 主方向に高い引張容量を有し、天然盛土とのかみ合いを得る開孔構造。
• フェース：溶接された亜鉛めっきワイヤー形状で、石張り仕様の場合は現地石または搬入石で充填；植生や建築的なベニヤも可能。
• 機械的接続：バスケットとジオグリッド間の専用接続により、沈下や地震時の性能を向上。
• 施工：積層した溶接ワイヤー形状は一般的な盛土や現場土に適合；特殊な人員や機材は最小限で可。
• 用途：擁壁および斜面、圧力緩和構造、撤去／更新、施設拡張プロジェクトなど。
