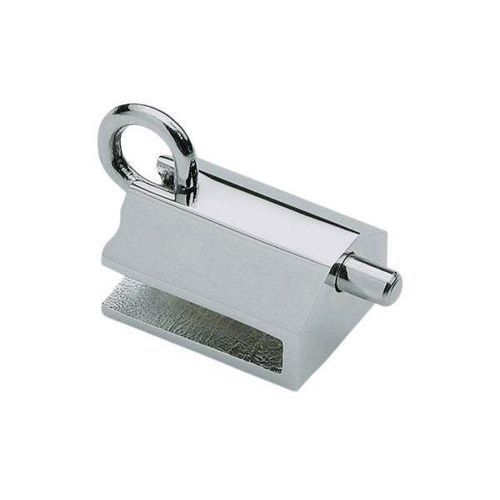

ドア用ラッチ PMFスチール製サテン高光沢
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- ドア用, スチール製
- 仕上げ
- サテン, 高光沢
詳細
製品
利用可能なバリエーション / 参照
一般的な特長
推奨ドア寸法
受注オプション
仕様 / 技術データ
- T / TV12 – ガラス組立・固定用金物および付属品シリーズ
利用可能なバリエーション / 参照
- PMF — 圧力ラッチ
- PM / PMV12 — 圧力ラッチ
- CPM / CPMV12 — ラッチ + ストライカープレート（圧力式）
- CPMF — ラッチ + ストライカープレート（バリアント）
- GBPC — 引戸用下部ガイド
- ALP — ドア側面サポート
- A1A2 / A1A2S — 90º 角固定部品（床/天井含む）
- S1LAA, S1LAAS, S1LAC, S1LBD, S1LBC, S1LBBE, S1LEE — ガラス用各種固定部品（内部アンカーなし、床/天井、外側フランジのアンカーホール、上部固定などの構成）
- PV6, PV8, PV10 — ガラス用ショーケースヒンジ 6mm / 8mm / 10mm
- S1LT, SLT, SL90ºT — 屋根用または90º屋根固定用部品
- SR — サインサポート
- TP1, TP2, TP3 — ストッパー（単圧、二重、木工用）
- CGPV/TPV — ピボットポイント / ショーケースコーナー
一般的な特長
- ガラス締付板：AISI 304 ステンレス鋼板、厚さ 4 mm
- ねじ類：A2 ステンレス鋼
- ガラス締付用シール：コルクゴム材
- 仕上げ：光沢ステンレス — ヘアライン（サテン）ステンレス
推奨ドア寸法
- ガラス厚 10 mm（T）
- ガラス厚 12 mm（TV12）
- 推奨ドア寸法：1100 x 2500 mm
- 耐荷重：1ユニットあたり 70 kg
受注オプション
- 電解仕上げ
- RAL カラー
- 特殊角度の VG 部品
- プロジェクト要件に応じた特注部品
仕様 / 技術データ
- シリーズ：T / TV12（ガラス組立用金物および付属品）
- 材料：AISI 304 ステンレス（プレート）、A2 ステンレスねじ、コルクゴムシール
- プレート厚さ：4 mm
- 対応ガラス：10 mm（T）および 12 mm（TV12）
- 推奨最大荷重：部品あたり 70 kg（参照による）
- 標準仕上げ：光沢ステンレス、ヘアライン（サテン）；その他の仕上げ（電解処理、RAL カラー）は別注
- 用途に応じた複数の品番：ヒンジ、ラッチ、ガイド、サポート、ストッパー、ピボット、屋根/角度固定部品など、様々なガラス・固定構成に対応
