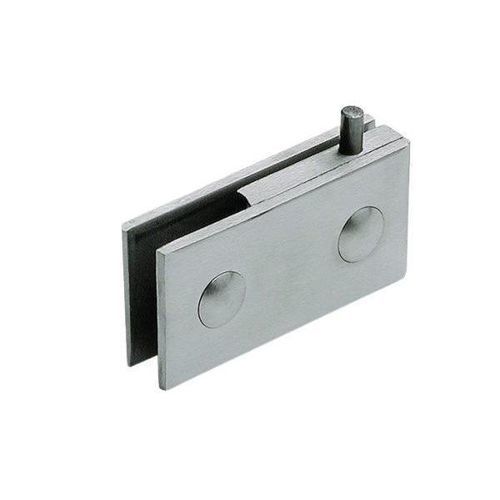

家具用蝶番 PV8ドア用ステンレス製現代風
お気に入りに追加する
商品比較に追加する
特徴
- 製品応用
- ドア用, 家具用
- 材料
- ステンレス製
- スタイル
- 現代風
- 厚さ
8 mm
(0.3 in)- 最大積載量
70 kg
(154.3 lb)
詳細
製品
バリエーション / 利用可能な品番
一般特性
推奨ドア寸法
オプション（受注対応）
技術仕様
- シリーズ: T / TV12 — ガラスシステムおよびドア用の金具と付属品。ページに表示されているモデル/バリアント: PV8（展示用ヒンジ ガラス8mm）。
バリエーション / 利用可能な品番
- S1LAA — 一枚ガラス用接合（内側固定なし）
- S1LAAS — 一枚ガラス用接合 床/天井用
- S1LAC — 一枚ガラス用接合
- S1LBBE — 一枚ガラス用接合 外側フィンにアンカーホールあり
- S1LBC — 一枚ガラス用接合
- S1LBD — 一枚ガラス用接合 角部
- S1LEE — 一枚ガラス用接合 外側フィンにアンカーホールあり
- A1A2 — 90° 角接合
- A1A2S — 90° 角接合 床/天井用
- ALP — ドア側サポート
- GBPC — 引戸用下部ガイド
- CGPV/TPV — ピボットポイント / ショーケースウェッジ
- CPM / CPMV12 — ラッチ + 圧着受け板
- CPMF — ラッチ + 圧着受け板（バリアント）
- PM / PMV12 — 圧力ラッチ
- PMF — 圧力ラッチ（バリアント）
- PV6 — 展示用ヒンジ ガラス6 mm
- PV8 — 展示用ヒンジ ガラス8 mm
- PV10 — 展示用ヒンジ ガラス10 mm
- S1LT — ガラス屋根用接合
- SLT — 二重ガラス屋根接合
- SR — サイネージサポート
- TP1 — 単圧着ストップ
- TP2 — 二重圧着ストップ
- TP3 — 木工用ストップ
- SL90°T — ガラス屋根クランプ 90°
一般特性
- ガラスクランププレート: AISI 304 ステンレス鋼板、厚さ 4 mm
- ねじ: ステンレス鋼 A2
- ガラスクランプシール: コルクゴム材
- 仕上げ: 鏡面ステンレス、ヘアライン（サテン）ステンレス
推奨ドア寸法
- 対応ガラス厚: 10 mm（T）および 12 mm（TV12）
- 標準的なドア寸法: 約 1100 x 2500 mm
- 許容荷重: 1ユニットあたり 70 kg
オプション（受注対応）
- 電解仕上げ
- RAL 色（塗装）
- 特別角度の VG 部品
- プロジェクト要件に応じた特注部品
技術仕様
- 材料: クランププレート AISI 304 ステンレス、ねじ A2 ステンレス
- プレート厚: 4 mm
- シーリング: コルクゴム製クランプシール
- 対応ガラス厚: 10 mm および 12 mm
- 推奨最大ドア寸法: 約 1100 x 2500 mm
- ユニット当たり荷重: 70 kg（標準）
- 仕上げ: 鏡面・ヘアライン（その他の仕上げは受注対応）
- 特注製作: 特殊角度の VG 部品およびその他特注部品は受注対応
