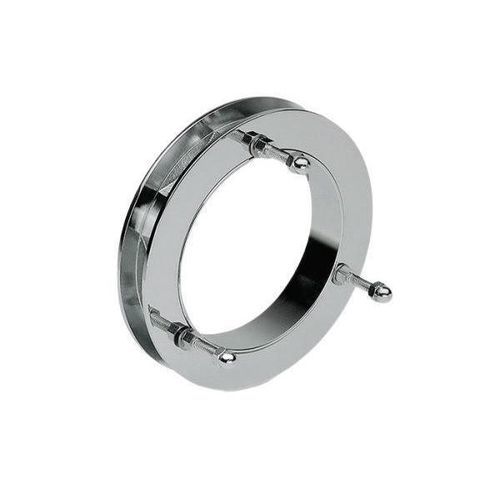

防音窓 VA180

ステンレススチール製固定2層ガラス

概要
ガラス製の扉およびパーティションへの組み込み用に設計された防音ウィンドウ。ガラス厚に応じた複数のバリアントがあり、25〜40mm対応のテレスコピックタイプも用意されています。

一般特性

• ガラス固定プレート：AISI 304 ステンレス鋼板 4 mm
• ねじ：ステンレス鋼 A2
• ガラス固定シール：コルクゴム材
• 仕上げ：鏡面ステンレス、ヘアライン（サテン）

推奨ドア寸法

• 対応ガラス厚：10 mm（標準）、12 mm（V1212 バリアント）
• テレスコピックバリアント：ガラス厚 25〜40 mm（VA2540）
• 推奨ドア寸法：最大 1100 x 2500 mm
• 耐荷重：1ユニットあたり 70 kg

オプション（要問い合わせ）

• 電解仕上げ
• RAL カラー
• 特殊角度の VG 部品
• 仕様に応じた特注部品

利用可能なバリアント／モデル

• VA180 – ガラス通話口 10 mm
• V1212 – ガラス通話口 12 mm
• VA218 – ガラス通話口 18 mm
• VA224 – ガラス通話口 24 mm
• VA2540 – ガラス厚 25〜40 mm 用テレスコピック通話口

技術情報
取り付け参考用に技術図面およびガラス加工図を提供します。ガラス加工図は取り付けに必要な切り欠き／プロファイルを示します。

技術仕様

• ブランド：TRIVEL
• 型式：VA180
• 材料：AISI 304 ステンレス（板厚 4 mm）
• ねじ：ステンレス A2
• シール：コルクゴム
• 仕上げ：鏡面、サテン（電解仕上げ・RAL は別注）
• 対応ガラス厚：10 mm、12 mm；テレスコピック 25〜40 mm
• 推奨ドア寸法：最大 1100 x 2500 mm
• 耐荷重：1ユニットあたり 70 kg
