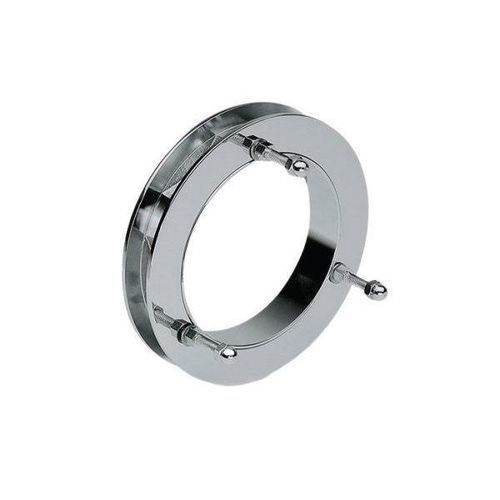

防音窓 VA224

ステンレススチール製固定2層ガラス

一般的な特長

• ガラス固定プレート：AISI 304 ステンレス鋼板 4 mm 厚
• ねじ：ステンレス鋼 A2
• ガラス固定用シール：コルクゴム素材
• 仕上げ：鏡面ステンレス / ヘアライン（サテン）

推奨ドア寸法

• ガラス厚 10 mm（T）
• ガラス厚 12 mm（T V12）
• ドア寸法 1100 x 2500 mm
• 荷重 70 kg／台

オプション（リクエスト対応）

• 電解仕上げ
• RAL 色指定
• 特殊角度対応のVG部品
• 用途に応じた特注部品

バリエーション

• VA180 — ガラス開口（通話口）10 mm
• V1212 — ガラス開口（通話口）12 mm
• VA218 — ガラス開口（通話口）18 mm
• VA224 — ガラス開口（通話口）24 mm
• VA2540 — ガラス厚 25～40 mm 対応のテレスコピック通話口

ガラス加工
適合のための加工作業および加工用テンプレートが利用可能です（例：モデル別の特定の穴や切り欠き）。

技術仕様

• ブランド：TRIVEL
• 型式：VA224
• 用途：防音窓 / ガラス通話口
• 材質：ステンレス AISI 304（板厚 4 mm）
• ねじ：ステンレス A2
• シール：コルクゴム素材
• 仕上げ：鏡面、ヘアライン（電解仕上げ・RAL色は別途対応）
• 対応ガラス厚：24 mm（VA224）；他に 10 mm、12 mm、テレスコピック 25～40 mm のバリエーションあり
• 推奨ドア寸法：1100 x 2500 mm
• 最大荷重：70 kg／台
• オプション：特注部品および加工は別途対応
