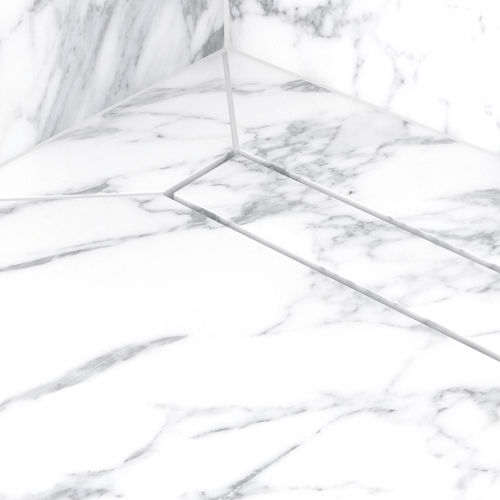

Easy Drain Modulo stone is a unique frameless shower drain with tileable grate that is developed for natural stone floors of any thickness. The frameless design makes it completely invisible and fits harmoniously into any bathroom floor.
WATER PROTECTION SYSTEM
10-year warranty
DRAINAGE CAPACITY
according to EN 1253
GRATE
Height adjustable grate
SIPHON
Easy to clean
SUPPLIED AS
Complete set
CUSTOM LENGTH
Can be shortened on site
AVAILABLE LENGTHS
500 - 1200 mm
SHOWER DRAIN MODEL
Rectangular shower drain
SERIE
Modulo Stone
APPLICATION
New construction, Renovation
CERTIFICATION
DIN 18534, EN1253, ETAG-022
SUBSTRATE
Concrete / Sand Cement, Lewis sheets, Wooden floors
MAX. DRAINAGE CAPACITY ENTRANCE (L/MIN)
28, 33
INSTALLATION DEPTH (INCL. GRATE) (MM)
70, 98
INSTALLATION DEPTH (MM)
70, 87
CONNECTION (⌀)
40, 50 (Global) / 56 (UK)
HEIGHT ADJUSTABLE FEET INCLUDED
Yes
DIMENSIONS (MM)
500 mm, 600 mm, 700 mm, 800 mm, 900 mm, 1000 mm, 1100 mm, 1200 mm
OUTLET TYPE
Rotatable outlet
WATER SEAL (MM)
28, 50
BUILT-IN SETM
2-35 | Rotatable outlet | Water seal 28 mm, M2-50 | Rotatable outlet | Water seal 50 mm
INSTALLATION OPTION
Floor, Wall
OUTLET
Horizontal (Vertical outlet optional)
LOCATION IN SHOWER
Between two walls, Free in the floor, One-sided, Three-fold
MAX. DRAINAGE CAPACITY WALL (L/MIN)
33, 41
MAXDRAINAGECAPSHOWERDRAIN
33, 41
PRE-ASSEMBLED SEALING MEMBRANE (WPS)
Yes
SIPHON CHARACTERISTICS
Cleanable, Height adjustable, Pivotable & adjustable
GRATE
Tile
ADJUSTABLE GRATE
Yes
WHEELCHAIR ACCESSIBLE
Yes
EXTENSION SET AVAILABLE
No
