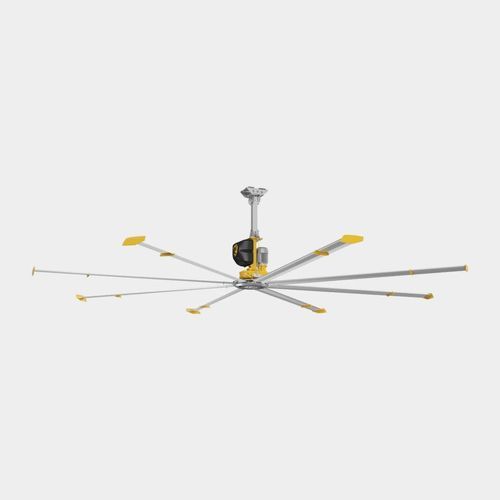

Ventilador de teto axial POWERFOIL® X4

montagem no tetoindustrialpara ambiente interno

Visão geralO Powerfoil X4 é um ventilador HVLS industrial com perfil de aerofólio patenteado e caixa de engrenagens NitroSeal™ livre de manutenção. Projetado para mover grandes volumes de ar, economizar energia e garantir conforto durante todo o ano em instalações industriais e comerciais, oferece torque elevado, fluxo de ar consistente e baixo nível de ruído.

Principais características

• Classificação IP56 — resiste à poeira, detritos e jatos de água de alta pressão.
• Sensação até 10° mais fresco — o design de pala patenteado fornece um fluxo de ar uniforme que pode fazer com que as pessoas se sintam até 10°F mais frescas.
• Abaixo de 55 dBA — operação com acionamento por engrenagens tipicamente inferior a 55 dBA.
• Aumento de produtividade — melhora o conforto, retenção e produtividade dos trabalhadores em áreas climatizadas.

Vantagem do acionamento por engrenagensO Powerfoil X4 usa uma caixa de engrenagens NitroSeal™ pressurizada com nitrogênio para eliminar trocas de óleo e reduzir risco de contaminação. A caixa foi projetada para torque sustentado e baixa manutenção, com taxa de falha reportada abaixo de 1% pelo fabricante.

• Maior torque e maior fluxo de ar em grandes volumes industriais.
• Potência em escala industrial com níveis de ruído controlados.
• Desempenho consistente em condições de operação exigentes.

Tecnologia de aerofólio patenteadaA geometria das pás é inspirada em perfis de asa de aeronave e otimizada para mover grandes volumes de ar de forma eficiente. Três recursos patenteados concentram o fluxo de ar na zona ocupada para efeitos mensuráveis no conforto.

• Airfoil — perfil aerodinâmico para mover grandes volumes de ar com consumo de energia reduzido.
• Airfence® — redireciona o fluxo de ar para a zona ocupada em vez de deixá-lo escapar pelas pontas das pás.
• Winglet — reduz o arrasto para melhorar a eficiência geral.

Opções de controle

• Controlador padrão com fio — incluído: controle de velocidade variável via tela OLED; proteção por senha opcional para limitar o acesso.
• Controlador BAFCon — atualização com SmartSense™ integrado que ajusta automaticamente a velocidade com base na temperatura. Em rede: conecta até 24 Powerfoil X4 e integra-se a sistemas de gerenciamento predial (BMS).

Opções de montagemO Powerfoil X4 se adapta a várias configurações estruturais para atender às necessidades da instalação:

• I‑Beam — montagem padrão para a maioria dos edifícios industriais.
• Bar Joists — compatível com uso de cantoneiras e ferragens Grade‑8 fornecidas pelo cliente.
• Z‑Purlins — adequado para estruturas metálicas; kit para Z-purlin vendido separadamente.
• Solid Beam / Glulam — aceitável, mas requer revisão de engenharia prévia.

Manutenção & segurançaRecursos de projeto minimizam o tempo de inatividade e simplificam reparos: o motor é deslocado para facilitar a substituição sem desmontar todo o ventilador (substituição prevista em torno de quatro fixações). Recursos de segurança projetados reduzem pontos comuns de falha.

Documentação técnica & guiasFolhas de especificações técnicas, informações de garantia, guias de instalação e diretrizes de afastamento estão disponíveis com o fabricante; consulte os documentos técnicos publicados para PDFs e recursos de instalação.

Especificações técnicas

• Modelo comercial: Powerfoil® X4
• Marca: Big Ass Fans
• Diâmetros disponíveis: 12 ft, 14 ft, 16 ft, 18 ft, 20 ft, 24 ft
• Comprimentos de tubo de extensão: 2 ft, 5 ft
• Opções de alimentação: 200-240/1, 200-240/3, 400-480/3
• Opções de controlador: Standard (OLED com fio) e BAFCon (SmartSense™, conectável em rede)
• Índice de proteção: IP56
• Nível sonoro típico: abaixo de 55 dBA
• Transmissão: caixa NitroSeal™ (pressurizada com nitrogênio, livre de manutenção)
• Taxa de falha reportada pelo fabricante: abaixo de 1%
• Recursos patenteados: perfil airfoil, Airfence®, winglet
• Montagem: I-Beam, Bar Joists (com angle iron & hardware Grade‑8), Z-Purlins (kit vendido separadamente), Solid Beam/Glulam (revisão de engenharia exigida)
• Substituição do motor: motor offset para substituição simples (projeto com quatro fixações)
• Integração BAFCon: conecta até 24 ventiladores
