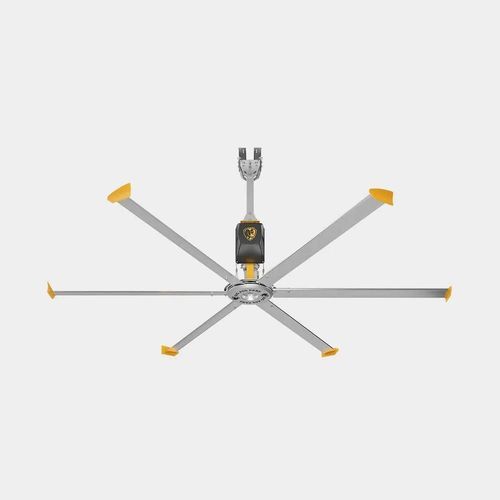

Ventilador helicoidal SHOPFAN

de telhadoindustrialpara ambiente interno

Visão geral
SHOPFAN é um ventilador HVLS industrial de 14 ft que liga a uma tomada padrão de 15A. A unidade é enviada pré-cabeada e testada em fábrica para instalação imediata e operação via controlador OLED incluído.

Principais recursos

• Pronto para uso: Pré-cabeado, testado em fábrica, cabo de alimentação de 15 ft incluído compatível com tomadas padrão 100–120V, 15A; montar, ligar e ajustar a velocidade no ecrã OLED.
• Caixa de velocidades industrial: Caixa ventilada com engrenagens helicoidais inline; lubrificada para a vida com óleo sintético e acionada por motor industrial de 1.0 hp, com tecnologia de transmissão dimensionada para espaços industriais menores.
• 59,425 CFM — cobertura 14 ft: Seis aerofólios Powerfoil patentados com winglets fornecem até 59,425 CFM em 14 ft de diâmetro; inclui tubo de extensão de 2 ft e é compatível com montagem em I-beams, bar joists, Z-purlins ou vigas sólidas.
• Segurança redundante: Cabos de segurança duplos, retentores de aerofólio, clipes de cubo, fixação Grade 8 e integração de relé de incêndio proporcionam múltiplas camadas de segurança mecânica e elétrica.

Opção de controlo

• Controlador padrão com fio: Incluído com cada ventilador; fornece controlo de velocidade variável através de um ecrã OLED fácil de usar. Proteção por código opcional disponível para limitar o acesso às definições.

Opções de montagem

• I-Beam: Configuração de montagem padrão para instalações industriais.
• Bar Joists: Compatível com tetos bar joist usando cantoneiras e fixação Grade 8.
• Z-Purlins: Adequado para estruturas metálicas com armação de telhado Z-purlin (kit Z-purlin vendido separadamente).
• Viga sólida / Glulam: Instalação possível em vigas sólidas ou glulam; pode requerer revisão de engenharia.

Documentação técnica

• Ficha técnica
• Garantia
• Guia de instalação
• Diretrizes de distância (clearance guidelines)

Especificações técnicas

• Família de modelo: SHOPFAN
• Diâmetro do ventilador: 14 ft
• Fluxo máximo: Até 59,425 CFM em 14 ft de diâmetro
• Aerofólios: Seis Powerfoil patentados com winglets
• Inclui: Tubo de extensão de 2 ft
• Alimentação: Liga a 100–120V, 15A (cabo de 15 ft incluído)
• Motor: Motor industrial 1.0 hp
• Transmissão: Caixa de engrenagens helicoidal ventilada com engrenagens helicoidais inline, lubrificada para a vida
• Controlador: Controlador OLED com fio (velocidade variável; proteção por código opcional)
• Segurança: Cabos de segurança duplos, retentores de aerofólio, clipes de cubo, fixação Grade 8, integração de relé de incêndio
• Montagem: Compatível com I-beams, bar joists, Z-purlins e vigas sólidas (pode ser necessária verificação de engenharia)
• Estado de envio: Pré-cabeado e testado em fábrica
