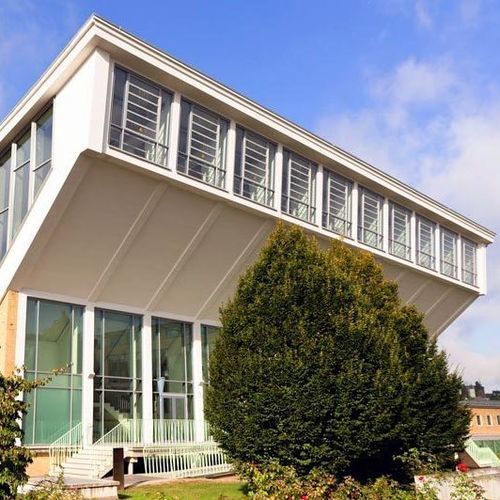

Janela de lâminas TGL ISO

pivotantepivotante com eixo centralem PA

Produto

• Série: TGL ISO — 24 BT 50 / 32 BT 60 / 44 BT 70

Descrição do projeto

• Concebidas para instalação em fachada vertical
• Perfis de caixilho e lâminas: alumínio com compósito termicamente isolado utilizando perfis PA6.6
• Recheio: vidro duplo ou painel; envidraçamento emoldurado em todo o perímetro
• Lâminas oscilantes montadas em eixo horizontal

Dimensões dos perfis

• Profundidade total do caixilho: 50 mm
• Largura de face do caixilho: 38 mm
• Largura de face da lâmina vertical: 33 mm
• Largura de face da junta da lâmina horizontal: 66 mm

Tipo de abertura

• As janelas de lâminas consistem em uma ou várias lâminas sobrepostas que pivotam num eixo horizontal como uma folha oscilante. A parte inferior abre para o exterior abaixo do eixo de pivô e a parte superior para o interior. O eixo de pivô normalmente é centrado, mas pode ser deslocado até 1/3–2/3 se necessário.
• Ângulo de abertura padrão: 78°; ajustável 0–90° se necessário

Juntas

• Vertical: vedante tipo escova
• Junta do perfil horizontal: escova + EPDM

Acessórios

• Acessórios ocultos
• Fabricados em materiais resistentes à corrosão; galvanizados

Superfícies / Acabamentos

• Perfis anodizados; revestimentos em pó ou pintura líquida possíveis segundo RAL, NCS, DB
• Cores especiais disponíveis mediante pedido

Documentação disponível (folhas de dados / consulta / textos de anúncio)

• Secções transversais do sistema e folhas de dados do sistema para TGL ISO 24 BT 50 e TGL ISO 32 BT 60
• Folhas de dados: TGL ISO 24 BT 50, TGL ISO 32 BT 60, TGL ISO 44 BT 70
• Folhas de consulta e textos de anúncio disponíveis para variantes BT 50 / BT 60 / BT 70

NSHEV – segundo DIN EN 12101-2:2003
Área de abertura aerodinamicamente eficaz — conforme cálculo
Segurança funcional — Re 1000
Funcionamento sob carga — SL 0
Funcionamento em baixas temperaturas, dependente de tamanho e peso — T (-20)
Estabilidade sob pressão do vento — WL 3000
Resistência ao calor — B 300-E

Janela – segundo DIN EN 14351-1
Permeabilidade ao ar (EN 12207) — Classe 3 (versão especial BT 60: Classe 4)
Estanquidade à chuva impulsionada (EN 12208) — Classe 6A (versão especial BT 60: 7A)
Resistência à pressão do vento (EN 12210) — Classe C2 (versão especial BT 60: C5)
Proteção acústica (EN ISO 717-1) — TGL ISO 32 BT 60: 39 dB
Exemplos de coeficiente de transmissão térmica (EN ISO 10077-1)* — TGL ISO 24 BT 50: 1,70 W/m²K (com vidro duplo); TGL ISO 32 BT 60: 0,99 W/m²K (com vidro triplo); TGL ISO 32 BT 60: 0,91 W/m²K (com painel a vácuo)
*Valores dependem do tamanho e do enchimento da janela de lâminas

Especificações técnicas

• Família de produto: TGL ISO (janelas de lâminas)
• Variantes estruturais disponíveis: 24 BT 50, 32 BT 60, 44 BT 70
• Profundidade do caixilho: 50 mm
• Larguras de face: caixilho 38 mm; lâmina vertical 33 mm; junta lâmina horizontal 66 mm
• Material lâmina/caixilho: perfis de alumínio com compósito isolante térmico PA6.6
• Envidraçamento / enchimento: vidro duplo ou painel; envidraçamento emoldurado em todo o perímetro
• Abertura: pivô horizontal, folha oscilante; padrão 78° (ajustável 0–90°); eixo de pivô centrado ou deslocado até 1/3–2/3
• Juntas: escova vertical; escova + EPDM horizontal
• Acessórios: ocultos, resistentes à corrosão, galvanizados
• Superfícies: anodizado ou revestimentos pó/pintura líquida segundo RAL, NCS, DB; cores especiais a pedido
• Desempenho acústico: até 39 dB (TGL ISO 32 BT 60)
• Exemplos representativos de transmitância térmica: 1,70 W/m²K (24 BT 50 com vidro duplo); 0,99 W/m²K (32 BT 60 com vidro triplo); 0,91 W/m²K (32 BT 60 com painel a vácuo)
• Normas / classificações: NSHEV segundo DIN EN 12101-2; Requisitos de janela segundo DIN EN 14351-1 (permeabilidade ao ar, estanquidade à chuva, resistência ao vento conforme acima)
