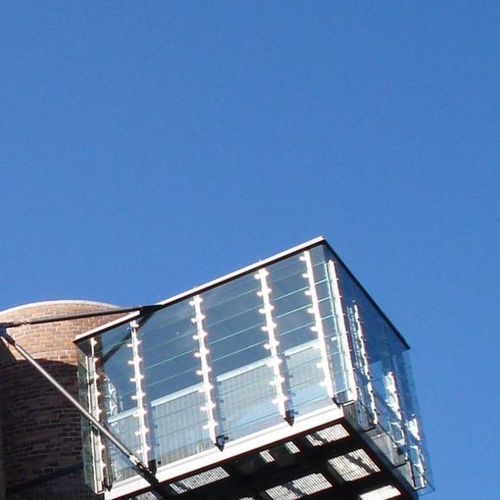

Revestimento de fachada em folhas GG BH

em aço inoxidávelverticalestruturado

Descrição do produto
Particularmente em revestimentos de dupla pele, este sistema oferece alta flexibilidade para a construção e a estrutura envidraçada. Trata-se de uma construção especial cuja realização técnica é adaptada aos requisitos do cliente. Recomenda-se consulta técnica antes da fase de planeamento.

Documentação

• Secções do sistema GG BH (PDF, aprox. 97,5 KB)
• Folha técnica GG BH (PDF, aprox. 30 kB)

Conceção

• Lâminas de vidro sobrepostas fixadas por pontos, montadas na subestrutura in situ por painéis em aço inox pivotantes ou fixos

Envidraçamento

• Envidraçamento patenteado
• LSG (vidro laminado de segurança) composto por 2 × vidro temperado submetido a heat-soak ou 2 × TVG (vidro termicamente reforçado) ou conforme cálculos estruturais
• Espessura total do vidro: 6–16 mm

Ferragens

• Ferragens em aço inoxidável (grau 1.4301)
• Operação por motor elétrico, opcional 230 V ou 24 V
• Classe de proteção do motor: IP 65

Tratamento de superfície

• Aço inoxidável 1.4301

Especificações técnicas

• Aplicação: especialmente para revestimentos de dupla pele
• Tipo de sistema: construção especial realizada conforme requisitos do cliente
• Detalhe de conceção: lâminas de vidro sobrepostas fixadas por pontos, montadas na subestrutura in situ (painéis inox pivotantes ou fixos)
• Opções de envidraçamento: envidraçamento patenteado; vidro laminado de segurança (LSG) 2 × heat-soaked ou 2 × TVG conforme cálculos estruturais
• Espessura total do vidro: 6–16 mm
• Material das ferragens: aço inoxidável (grau 1.4301)
• Acionamento: motor elétrico opcional 230 V ou 24 V
• Classe de proteção do acionamento: IP 65
• Material/acabamento superficial: aço inoxidável grau 1.4301
• Documentos disponíveis: Secções do sistema GG BH (PDF, aprox. 97,5 KB) e Folha técnica GG BH (PDF, aprox. 30 kB)
