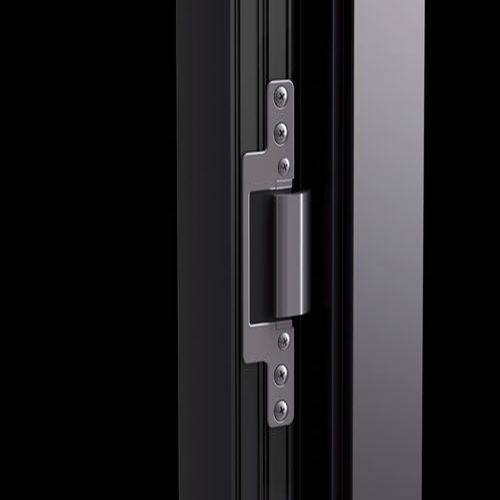

Dobradiça para porta EG

invisívelda linha residencialda linha comercial

Fonctions
Dobradiça reversível de encastrar, a aplicar no interior dos perfis para uma completa invisibilidade do produto quando a porta está fechada.
Com o seu design inovador (patenteado), o produto pode ser ajustado em duas direcções (lateralmente e em altura) por um único operador.

Caraterísticas técnicas
CHIC DOOR EG é uma dobradiça oculta, adequada para portas de alumínio, mesmo de grandes dimensões e peso considerável.
Um design inovador (patenteado) permite aplicar o produto muito rapidamente no interior dos perfis.

Para aplicar a dobradiça, de facto, basta fazer uma maquinação no aro e depois inserir a dobradiça no canal da folha.
O produto é fixado ao caixilho por meio de placas de encaixe previamente inseridas no canal do caixilho.

A CHIC DOOR EG é regulável em duas direcções:
- Regulação lateral (+/- 2 mm.), utilizando uma chave hexagonal nos reguladores da dobradiça.
- Regulação em altura (- 2 /+ 4 mm.), com uma chave hexagonal no parafuso de regulação.X8

O ângulo de rotação da dobradiça é de cerca de 105° (dependendo também da geometria do perfil).
Se a folha puder ser aberta > 90°, recomenda-se a utilização de um braço limitador Friz (art. 02030K).

As operações de regulação do caixilho podem ser efectuadas por um único operador diretamente no local.
CHIC DOOR EG é um produto com marcação CE em conformidade com a norma EN1935 (200.000 ciclos) - Classe 12.

Capacidade de carga
- 120 kg com 2 dobradiças.
- 135 kg com 3 dobradiças.
- 150 kg com 4 dobradiças.
Para as capacidades de carga com a mola da porta, ver as instruções de montagem correspondentes.
