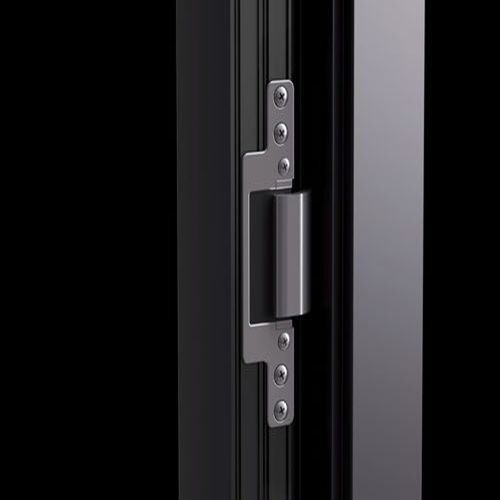

Dobradiça para porta C.H.I.C. Door ALU16

invisívelda linha residencialda linha comercial

Funções
Dobradiça reversível de encastrar, a aplicar no interior dos perfis para uma completa invisibilidade do produto quando a porta está fechada.
Com o seu design inovador (patenteado), o produto pode ser ajustado em duas direcções (lateralmente e em altura) por um único operador.

Caraterísticas técnicas
CHIC DOOR ALU16 é uma dobradiça de encastrar adequada para portas de alumínio, mesmo de grandes dimensões e peso considerável.
Um design inovador (patenteado) permite aplicar o produto muito rapidamente no interior dos perfis.

Para aplicar a dobradiça, de facto, basta fazer uma maquinação no aro e depois inserir a dobradiça no canal da folha.
O produto é fixado ao caixilho por meio de placas de encaixe previamente inseridas no canal do caixilho.

A CHIC DOOR ALU16 é regulável em duas direcções:
- Regulação lateral (+/- 2 mm.), utilizando uma chave hexagonal nos reguladores da dobradiça.
- Regulação em altura (- 2 /+ 4 mm.), por meio de uma chave hexagonal no parafuso de regulação.

O ângulo de rotação da dobradiça é de cerca de 105° (dependendo também da geometria do perfil).
Se existir a possibilidade de abertura da porta > 90°, recomendamos a utilização de um braço limitador Friz, artigo 07621 (14/18) ou 07622 (10/14).
As operações de regulação da folha podem ser efectuadas por um único operador diretamente no local.

CHIC DOOR ALU16 é um produto com marcação CE de acordo com a norma EN1935 (200.000 ciclos) - Classe 12.

Capacidade de carga
- 120 kg com 2 dobradiças.
- 135 kg com 3 dobradiças.
- 150 kg com 4 dobradiças.
Para as capacidades de carga com a mola da porta, ver as instruções de montagem correspondentes.
