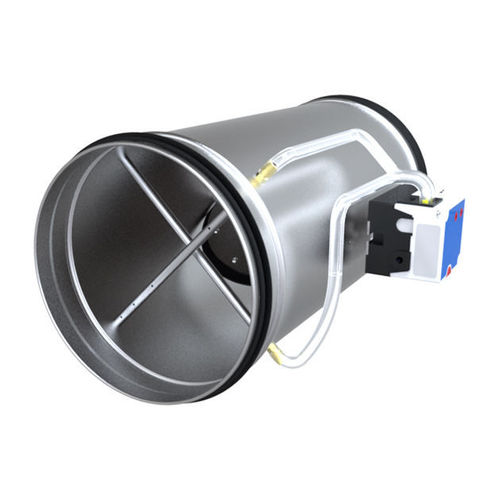

Unidade VAV redonda galvanizada com lâmina amortecedora de baixa resistência, fornecida com um atuador eletrônico e sensor de pressão diferencial de alumínio. Este grupo VAV pode ser aplicado para regular volumes de ar constantes ou variáveis com base na qualidade e/ou temperatura do ar. A pá amortecedora está equipada com uma vedação estanque e rolamentos isentos de manutenção. A caixa soldada a laser corresponde à Classe C segundo a EN1751, a lâmina amortecedora corresponde à Classe 2 segundo a EN1751. Disponível sem (BRS) e com (BRD) isolamento, e atenuadores sonoros externos.
Sensor de pressão diferencial extrudado de alumínio com faixa de operação entre 0,8-10 m/s.
Caixa classe C de acordo com EN1751
Atuador controlado por volume de ar com display e controles integrados (não é necessário equipamento externo).
Tipo de fluxo de ar Variável, fornecimento e extração
Forma Redonda
Controle do fluxo de ar sensor de pressão diferencial de alumínio não poluente
Diâmetro mínimo 100 mm
Diâmetro máximo 400 mm
Comprimento Ø200 mm 600 mm
Material padrão Aço galvanizado (275 g/m²)
Amortecedor Amortecedor em aço galvanizado com selo EPDM
Isolamento (BRD) Lã mineral 50 mm
Alojamento Certificação: Classe C (EN1751) / Damper: Classe 2 (EN1751)
Velocidade mínima do ar Definida a 0,8 m/s
Velocidade máxima do ar Definida a 12 m/s
Atuador padrão Grada G-01: 227VM-024-05/GRA
Sinal de entrada 2-10V (padrão), 0-10V
Em proporção a V̇min e V̇max
Sinal de saída 2-10V (padrão), 0-10V
Em proporção a V̇nom
Tensão de funcionamento 24 VAC/VDC +/-20%
Condições de operação 0...+50°C - IP 42
---
