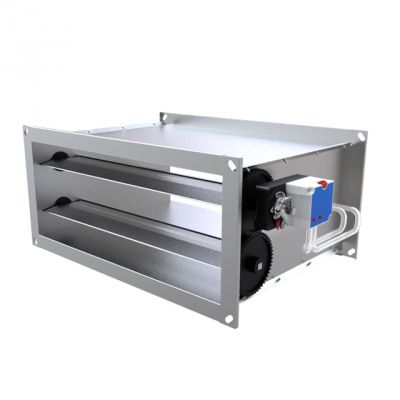

Unidade VAV rectangular galvanizada com lâminas contra-rotativas, fornecida com um actuador electrónico e sensor de pressão diferencial em alumínio. Este grupo VAV pode ser aplicado para regular volumes de ar constantes ou variáveis com base na qualidade e/ou temperatura do ar. As pás de alumínio estão equipadas com uma vedação hermética e mancais livres de neblina. A caixa cumpre a Classe C de acordo com a norma EN1751, as pás cumprem a Classe 2 de acordo com a norma EN1751. Disponível sem (BSS) e com isolamento (BSD), e atenuadores sonoros externos.
Sensor de pressão diferencial extrudado de alumínio com uma faixa de operação entre 1-10 m/s.
Caixa classe C de acordo com EN1751
Atuador controlado por volume de ar com display e controles integrados (não é necessário equipamento externo).
Tipo de fluxo de ar Variável, fornecimento e extração
Forma Rectangular
Controle do fluxo de ar sensor de pressão diferencial de alumínio não poluente
Comprimento 400 mm
Altura mínima 150 mm
Altura máxima 1200 mm
Degraus disponíveis em altura 50 mm
Largura mínima 150 mm
Largura máxima 1200 mm
Degraus disponíveis em largura 50 mm
Tamanho da moldura E20 (20mm) / E30 (30 mm)
Material padrão Aço galvanizado (275 g/m²)
Lâminas Lâminas extrudidas de alumínio com vedação em tiras
Isolamento (BSD) Lã mineral 25 mm
Alojamento Certificação: Classe C (EN1751)/Damper: Classe 2 (EN1751)
Velocidade mínima do ar Definida a 1,0 m/s
Velocidade máxima do ar Definida a 10 m/s
Atuador padrão Grada G-01: 227VM-024-05/GRA
Sinal de entrada 2-10V (padrão), 0-10V
Sinal de saída 2-10V (padrão), 0-10V
Tensão de funcionamento 24 VAC/VDC +/-20%
Condições de operação 0...+50°C - IP 42
---
