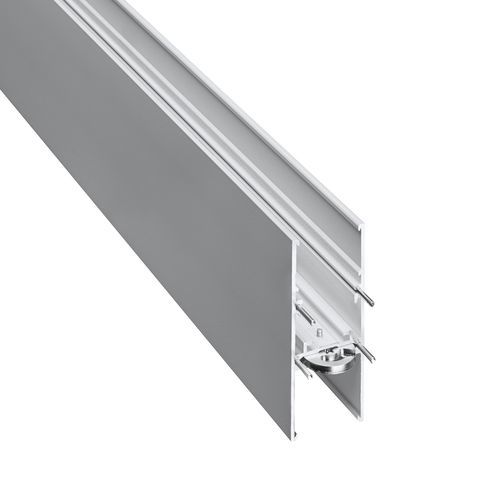

Perfil de iluminação suspenso FORM.H44

de LEDem acrílicoem alumínio extrudado

Visão geral do produto

• Sistema de iluminação multifuncional: O perfil form.h44 permite efeitos de iluminação direta e indireta num sistema modular. Inserts lineares geram luz indireta para o teto, enquanto projetores, floodlights em trilho control.x e inserts LED fornecem luz direta.
• Ampla gama de acessórios: Diversos acessórios para configurações personalizadas em exposições, museus e interiores históricos.
• Interface DALI opcional: Interface DALI disponível para dimming e controlo centralizado.
• Iluminação de emergência opcional: Módulos de emergência (Inotec) integráveis para instalações com requisitos de segurança.
• Adequado para tectos altos: Projetado para salas com tectos altos, como museus e galerias.

Características gerais do perfil

• Corpo em alumínio extrudido
• Comprimento máximo: 5000 mm
• Acabamentos lacados: preto, prateado, branco
• Tampa plástica transparente para o insert de luz indireta

Módulos (start / middle / end / free)

• Módulo de arranque: preparado para ligação a módulos middle, end ou free; inclui trilho control.x DALI e alimentação final control.x; corpo em alumínio extrudido; até 5000 mm; acabamento preto, prateado ou branco; tampa plástica transparente para o insert indireto.
• Módulo middle: preparado para ligação a outros módulos; inclui trilho control.x DALI e conector middle control.x; corpo em alumínio extrudido; até 5000 mm; acabamento preto, prateado ou branco; tampa plástica transparente.
• Módulo end: para encerrar uma linha ou ligar a módulos start/middle; inclui trilho control.x DALI e alimentação final control.x; corpo em alumínio extrudido; até 5000 mm; acabamento preto, prateado ou branco; tampa plástica transparente.
• Módulo free: aberto em dois lados para acomodar componentes adicionais; corpo em alumínio extrudido; até 5000 mm; acabamento preto, prateado ou branco; tampa plástica transparente.

Uplights (inserts de luz indireta)

• Finalidade: iluminação ambiente indireta para iluminar o plano do teto.
• Comprimentos disponíveis: 1172 mm, 1472 mm, 1772 mm.
• Níveis de potência: 18 W, 23 W, 26 W.
• Controlo: ON/OFF ou DALI.
• Temperaturas de cor: 3000 K ou 4000 K; IRC > 90.

Downlights (inserts de luz direta)

• Finalidade: iluminação direta para módulos free configuráveis.
• Acabamentos de refletor: preto ou branco.
• Níveis de potência: 14 W, 26 W, 38 W.
• Ópticas: feixe largo ou estreito.
• Controlo: ON/OFF ou DALI.
• Temperaturas de cor: 3000 K ou 4000 K; IRC > 90.

Iluminação direta / projetores (ak.tina)

• Módulos free podem ser equipados com cabeças de projetor ak.tina para luz de destaque ou trabalho.
• Configurações com 1, 2 ou 3 cabeças LED; rotação 360° e inclinação 90°.
• Ópticas: feixe largo ou estreito.
• Controlo: ON/OFF ou DALI.
• Temperaturas de cor disponíveis: 2700 K, 3000 K, 4000 K; IRC > 90.

Montagem, suspensões e elementos de ligação

• Suspensões: opções de cabo de aço ou varões pendulares para suspensão de perfis e conectores.
• Cabos de alimentação: 5 ou 7 pinos; disponíveis em preto, branco ou transparente; coberturas de ligação pintadas disponíveis.
• Elementos de montagem: suportes e fixações para cabo ou varões em perfis e conectores.
• Ângulos / conectores: conectores 90°, em T ou em X para ligação mecânica de módulos; perfil extrudido com conector de união e cobertura inferior oculta.
• Tampas finais: tampas para fechar as extremidades do perfil.

Iluminação de emergência

• Módulos de emergência integrados no adaptador (Inotec) disponíveis.
• Planeamento individual de soluções de emergência possível.
• Alimentação via cabos control.x.

Tabela de variações
Número do artigo | Comprimento | Cor
10780500910 | 5000 mm | branco
10780500906 | 5000 mm | prateado
10780500721 | 5000 mm | preto
10780400910 | 4000 mm | branco
10780400906 | 4000 mm | prateado
10780400721 | 4000 mm | preto
10780300910 | 3000 mm | branco
10780300906 | 3000 mm | prateado
10780300721 | 3000 mm | preto
10780200910 | 2000 mm | branco
10780200906 | 2000 mm | prateado
10780200721 | 2000 mm | preto
10780100910 | 1000 mm | branco
10780100906 | 1000 mm | prateado
10780100721 | 1000 mm | preto


Especificações técnicas

• Material: perfil de alumínio extrudado.
• Comprimento máximo do perfil: 5000 mm.
• Acabamentos disponíveis: preto, prateado, branco (lacado).
• Tampa para luz indireta: tampa plástica transparente.
• Opções de controlo: ON/OFF e DALI; interface DALI opcional.
• Função de emergência: módulos de emergência integrados (Inotec) opcionais; alimentação via control.x.
• Cabeamento de alimentação: cabos control.x 5 ou 7 pinos.
• Uplights: 1172 / 1472 / 1772 mm; 18 W / 23 W / 26 W; 3000 K ou 4000 K; IRC > 90.
• Downlights: vários níveis de potência e óticas; IRC > 90.
• Cabeças de projetor: opções ak.tina com rotação e inclinação; óticas largas ou estreitas; várias temperaturas de cor; IRC > 90.
