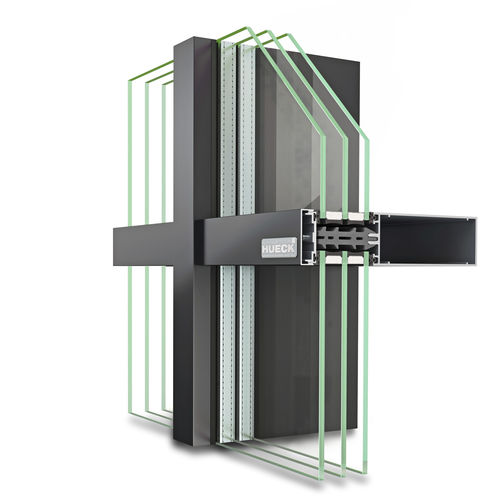

Fachada-cortina com sistema stick TRIGON 50 D

em alumínio e vidrocom isolamento integrado

Fachada de lingote / travessa, 50 mm de profundidade de perfil -Larguras de elevação 50 mm -Isolamento térmico Uf 1,0 - 3,2 W/m²K -Resistência a assaltos WK1 / WK2 / WK3 Construção Fachada de alumínio com isolamento térmico como construção de mulhão de tranças para paredes de cortina inclinadas, verticais ou planas, com entalhes na área da travessa Espessura do vidro entre 20 e 58 mm Vários elementos de inserção possíveis Largura de elevação: Mullion/transom e perfis de cobertura com uma largura de elevação de 50 mm em várias geometrias de perfil Profundidade do perfil: Dependendo dos requisitos estáticos entre 32 e 204 mm Zona isolante Perfis isolantes em plástico reforçado com fibra de vidro Perfis isolantes espumados para um maior isolamento térmico Juntas As peças de juntas de forma vulcanizada são utilizadas na área de conexão da travessa e cobrem toda a área da junta Juntas EPDM opcionais de uma ou duas peças como junta externa Pode ser inserido no local sem material de vedação Resultados dos testes Isolamento térmico: Uf= 1.0 - 3.2 W/m²K Estanquicidade: estática RE 1200, dinâmica 250 Pa / 750 Pa (EN 12154 RE 1200) Classe de permeabilidade ao ar AE (EN 12152) Resistência à carga de vento: carga permitida 2,4 kN/m², carga aumentada 3,6 kN/m², (EN 13116) Resistência a balas até FB6-S Resistência a assaltos WK 1 / WK2 / WK3 (ENV 1627) Compenentes de sistema adequados para todas as séries: acessórios, acessórios, perfis suplementares, auxiliares, ferramentas Drenagem de acordo com o método de drenagem com telha A peça de ventilação moldada pode ser inserida posteriormente Aberturas ocultas nos perfis das placas de pressão dos mulhões Janelas, portas e clarabóias com diferentes tipos de abertura Força de Impacto: I5 / E5 (PT 14019)
