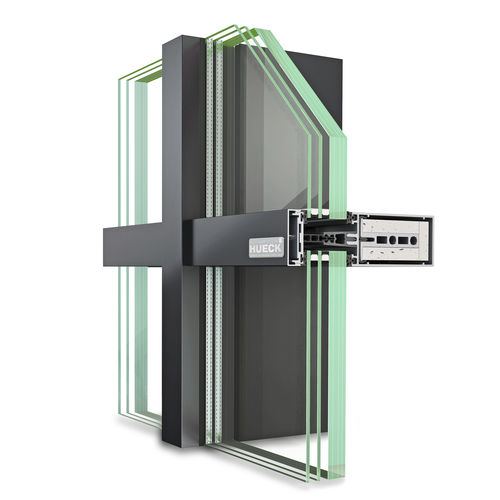

Fachada de protecção contra incêndios com classificação de resistência ao fogo 30 minutos
-Larguras de elevação 50 mm
-Tamanho máximo do painel 1500 mm x 3000 mm
-Fachada de protecção contra incêndios EI30
-Espaçamentos de fixação ≤ 6000mm
Construção
Construção de fachada de alumínio isolado termicamente em construção de mulhão-transom para fachadas verticais (posição de montagem inclinada em até 10° em relação à vertical)
Mullion, transom e perfis de cobertura do sistema de fachada modular Hueck Trigon; perfil suplementar deslizante incluindo faixas isolantes não combustíveis. Zona isolante formada por uma faixa de camada isolante e polipropileno reforçado com fibra de vidro como perfil espaçador
Mesma geometria para mullion e transom
Largura de elevação: Perfis de transição e de cobertura com uma largura de elevação de 50 mm em várias geometrias de perfil
Campo de aplicação:
A altura permitida de pontos de fixação para os pisos envidraçados é de ≤ 6000 mm no caso de perfis de mulhão
A largura e altura da construção da fachada é ilimitada
Os espaçamentos máximos do lingote são ≤ 3024 mm
Vidraças
Vidro contraflamejante simples Securit, Decorglass Securit, Stadip, Stadip Protect Thickness: ≥ 16 mm
Vidros isolantes contraflâmicos Climalit, Climaplus, Climatop, ScreenLine Thickness: ≥ 26 mm
Tamanho máximo de vidro permitido para EI30 (F30): 1500 x 3000 mm, em formato vertical ou horizontal à escolha
Destaques
Estanqueidade à água: Classe estática RE 750 segundo DIN EN 12154, classe dinâmica 250 / 750 Pa segundo DIN EN 13050
Permeabilidade ao ar: Classe A4 de acordo com DIN EN 12 152
Resistência à carga de vento: Carga de teste 2000 Pa / carga segura 3000 Pa de acordo com DIN EN 13116
Carga admissível: 2.4 kN/m²; carga aumentada: 3.6 kN/m²; carga aumentada: 6 kN/m²; carga aumentada: 6 kN/m²
---
