Software CAD WINSPRINK

de cálculopara projeto de proteção contra incêndio3D

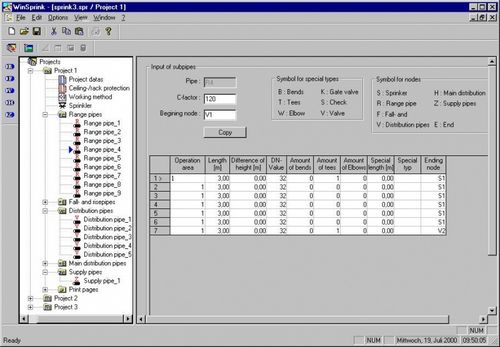

A base para WinSprink é o núcleo de cálculo testado pelo tempo e comprovado. Árvore e loop sistemas digitados podem ser calculados. A entrada de dados é feita por um controle de visualização da árvore de entrada que pode ser comparado com o Windows Explorer. O item a ser processado pode ser selecionado diretamente da árvore (por exemplo, tubo de intervalo). Os dados para este item serão mostrados no lado direito de uma tabela. Assim, encontrar os itens e alterá-los é fácil e rápido. As partes de um sistema de tubos podem ser copiadas facilmente e até mesmo sistemas de tubos completos dentro de uma única filial podem ser copiados quando são de um tipo semelhante. Tubos podem ser referências de tubos, ou seja, uma vez que um tubo é definido, ele pode ser o tubo de referência, que então pode ser usado tão frequentemente quanto necessário em uma rede. Quando um tubo de referência é alterado, todos os tubos relacionados mudam em conformidade. Cada tubo pode ter o seu próprio factor "C". A selecção do comprimento equivalente das ferragens é feita numa tabela que o utilizador pode montar. Três tabelas standard (para VdS e FM) estão incluídas no programa, outras tabelas definidas pelo usuário podem ser facilmente adicionadas. O usuário pode adicionar, processar e salvar quantas áreas de operação forem necessárias. A definição da área de operação é independente da geometria real do tubo e pode ser alterada a qualquer momento. Isso é muito importante, pois em sistemas loopados a posição da área de operação mais desfavorável não é conhecida desde o início. Estas áreas só podem ser localizadas aproximadamente passo a passo. Mas o usuário também pode inserir todo o sistema como uma área de operação.
