Software CAD SPRICAD®

de desenhode cálculopara projeto de proteção contra incêndio

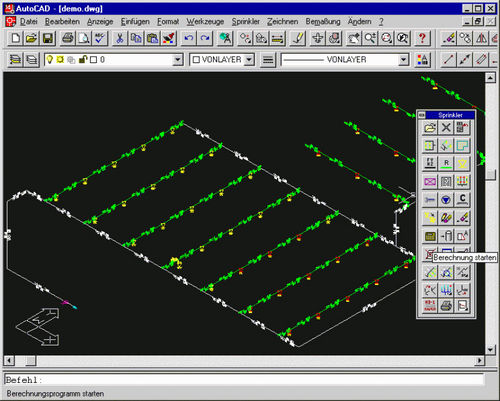

Com o SpriCAD® a entrada da geometria da tubulação pode ser feita alternadamente com o sistema CAD Revit. Para o SpriCad for Revit, é necessária uma versão completa entre 2016 e 2019 (64 bits) no Windows 7, 8 e 10. A entrada completa da rede de tubos é feita no próprio Revit. Assim, é simplesmente possível inserir a rede de aspersores nos modelos existentes do Revit (por exemplo, plano arquitectónico, BIM, etc.). Em uma configuração separada, as famílias utilizadas são atribuídas aos tipos de elementos (sprinklers, cotovelos, tees, válvulas, etc.) As tubagens e os aspersores contêm parâmetros partilhados aos quais podem ser atribuídos dados adicionais (tais como valor C, valor DN, rugosidade das tubagens e factor K, admissão de água, área de protecção, área activa nos aspersores). Assim, um número de área ativa pode ser atribuído a cada aspersor. Somente o número da área ativa deve ser selecionado para o cálculo da área ativa mais favorável ou mais desfavorável.
