Convector a água quente MINI CANAL PRO

contemporâneoem aço galvanizadoem aço inoxidável

Overview

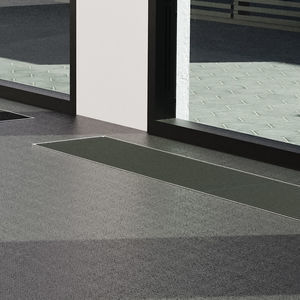

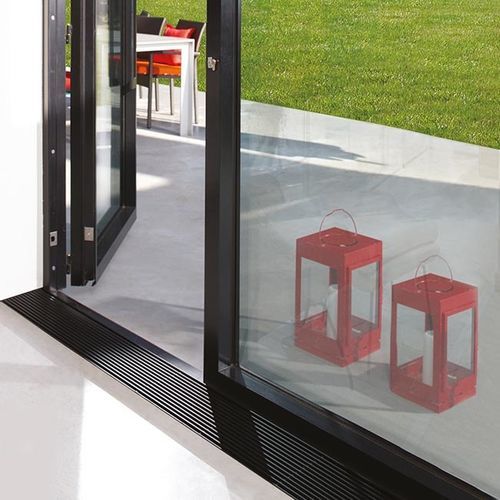

O Mini Canal Pro da Jaga é um convector embutido concebido para instalação junto a grandes janelas, fachadas envidraçadas, montras, estufas, sob assentos de janela e paredes baixas. Combina a tecnologia Low-H2O com um trocador de calor supercondutor e rápido, reduzindo o volume de água e garantindo elevada emissão térmica em instalações lineares.

Aplicações

• Instalação junto a fachadas envidraçadas e grandes áreas de vidro
• Montras e áreas de exposição
• Estufas e conservatórios
• Sob assentos de janela e muros baixos que requerem aquecimento embutido
• Instalações contínuas em linha

Características principais

• Tecnologia Low-H2O com trocador supercondutor ultra-rápido
• Opções de grelha em alumínio anodizado ou madeira para integrar o interior
• Ajuste de altura 0–4,5 cm padrão (com desacoplamento acústico); 4,5–10 cm opcional
• Suporte de grelha em aço inoxidável e conduta em chapa galvanizada eletrolítica, acabamento RAL 7024
• Sistema pré-perfurado para ligações com vedações sintéticas e respiradores/tampões padrão
• Projetado para instalações discretas e contínuas
• Garantia de 30 anos

Entrega padrão

• Trocador de calor Low-H2O
• Conduta com suporte de grelha em aço inoxidável
• Respirador(es) 1/8" e tampão(ões) de dreno 1/2"
• Placa metálica de proteção para as ligações
• Grelha selecionada
• Ajuste de altura 0–4,5 cm com desacoplamento acústico (padrão); 4,5–10 cm sob pedido
• Componentes organizados para instalação contínua

Composição

• Grelha(s): alumínio anodizado ou madeira (ver tabela de cores Jaga)
• Placa de proteção: protege a unidade durante a construção
• Trocador Low-H2O adaptado por tipo Mini Canal Pro
• Conduta: chapa galvanizada eletrolítica, lacada cinzento escuro (RAL 7024)
• Suporte de grelha em aço inoxidável
• Tampa final e sistema pré-perfurado para ligações com vedações sintéticas

Grelhas disponíveis (seleção)

• BNA, BNC, DBV, DBN, DMV, DMN, DOV, DON
• RBV, RBN, RMV, RMN, ROV, RON
• RBR, RDB, RBL, RNA, DNC, DDB
• DBR, DBL, DNA, SNC, SDB, SBR, SBL, SNA

Desempenho — saídas de exemplo (entradas iniciais)
Cabeçalho: Altura [cm] | Comprimento [cm] | Largura [cm] | 75/65/20 [Watts] | 55/45/20 [Watts] | 45/35/20 [Watts] | 35/30/20 [Watts] | Código de encomenda
9 | 080 | 14 | 105 | 48 | 26 | 13 | MIPR 009 080 14 XXX
9 | 090 | 14 | 126 | 58 | 31 | 16 | MIPR 009 090 14 XXX
9 | 100 | 14 | 147 | 68 | 36 | 18 | MIPR 009 100 14 XXX
9 | 110 | 14 | 168 | 77 | 41 | 21 | MIPR 009 110 14 XXX
9 | 130 | 14 | 210 | 97 | 52 | 26 | MIPR 009 130 14 XXX

Notas
O produto está disponível em várias combinações de comprimento/largura/altura com as potências correspondentes. As linhas de exemplo acima são as entradas iniciais apresentadas na página do produto e referem-se a condições de temperatura padrão.

Especificações técnicas

• Tecnologia Low-H2O: trocador rápido e supercondutor para reduzir o volume de água e melhorar a resposta
• Opções de trocador adaptadas a cada tipo Mini Canal Pro
• Acessórios de ligação: respiradores 1/8" e tampões de dreno 1/2"
• Sistema pré-perfurado para ligações com vedações sintéticas
• Ajuste de altura 0–4,5 cm padrão (com desacoplamento acústico); 4,5–10 cm opcional
• Conduta: chapa galvanizada eletrolítica, lacada cinzento escuro RAL 7024; suporte de grelha em aço inoxidável
• Placa de proteção e tampa final fornecidas para proteger a unidade durante a instalação
• Ampla escolha de grelhas (alumínio e madeira) para harmonizar o interior
• Adequado para instalações contínuas
• Garantia de 30 anos
