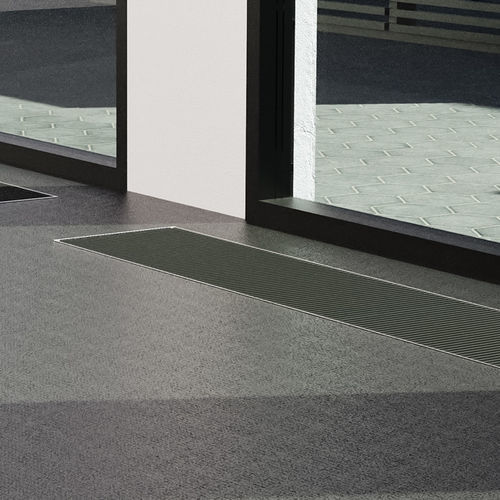

Convector a água quente CLIMA CANAL 13 B27

contemporâneoem alumínioem aço galvanizado

Visão geral do produto

• Convectores embutidos no piso projetados para integração discreta no pavimento acabado.
• Silencioso e pouco intrusivo; disponível para aquecimento, light cooling (sem condensação) e deep cooling (total e sensível).
• Profundidade de instalação reduzida para integração facilitada em reabilitação e obras novas.

Características

• Versão 4 tubos (modelo: Clima Canal 13 B27).
• Caixa em chapa de aço galvanizada Sendzimir lacada (acabamento padrão RAL 7024) com base regulável em altura e suporte de grelha em aço inox.
• Opções de grelha: alumínio anodizado ou madeira, diversas acabamentos e perfis.
• Trocador de calor dinâmico 4 tubos (hidrônico).
• Ativadores térmicos: mini ativador tangencial, 24 VDC.
• Conexões flexíveis em aço inox 1/2", 15 cm (fornecidas) para permitir instalação contínua.
• Base ajustável em altura 0 – 4,5 cm; ajuste fino até +0,8 cm para alinhamento com o piso acabado (ajuste fino não incluído no Clima Canal 019).
• Placas de cobertura e painel de proteção para montagem incluídos na entrega padrão.
• Ligação hidráulica e elétrica padrão no lado esquerdo (configurável).
• Bandeja de condensados opcional para drenagem (ø 2 cm) para versões de refrigeração; acessórios disponíveis (bicos, ventiladores, JDPC, fonte DIN‑rail, termostatos, kits de ligação).

Desempenho
Cabeçalho: Altura [cm] ; Comprimento [cm] ; Largura [cm] ; Tensão de controlo [V] ; AQUECIMENTO 75/65/20 [W] ; AQUECIMENTO 55/45/20 [W] ; AQUECIMENTO 45/35/20 [W] ; AQUECIMENTO 35/30/20 [W] ; LIGHT COOLING 16/18/27 (50% HR) [W] ; DEEP COOLING Total 7/12/27 [W] ; DEEP COOLING Sensível 7/12/27 [W] ; Pressão sonora dB(A) ; Consumo elétrico [W] ; Caudal de ar [m3/h]
Linhas:
13 ; 80 ; 27 ; 2 ; 362 ; 216 ; 142 ; 90 ; 41 ; 111 ; 78 ; 16 ; 1 ; 38
13 ; 80 ; 27 ; 4 ; 590 ; 352 ; 232 ; 146 ; 84 ; 209 ; 150 ; 19 ; 1.6 ; 55
13 ; 80 ; 27 ; 6 ; 786 ; 469 ; 309 ; 195 ; 127 ; 297 ; 215 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 8 ; 962 ; 574 ; 378 ; 238 ; 170 ; 393 ; 288 ; 35 ; 5 ; 117
13 ; 80 ; 27 ; 10 ; 1126 ; 672 ; 442 ; 279 ; 214 ; 498 ; 369 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 80 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 80 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 80 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 80 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 26.9 ; 30.1 ; 2
13 ; 80 ; 27 ; 2 ; 1367 ; 815 ; 537 ; 338 ; 156 ; 420 ; 297 ; 20.8 ; 2 ; 90
13 ; 110 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 110 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 110 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 110 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 32 ; 40 ; 7.2
13 ; 110 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 39 ; 47 ; 13
13 ; 160 ; 27 ; 2 ; 1091 ; 651 ; 429 ; 270 ; 125 ; 337 ; 238 ; 20.8 ; 2 ; 90
13 ; 160 ; 27 ; 4 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 160 ; 27 ; 6 ; 2367 ; 1412 ; 930 ; 586 ; 317 ; 879 ; 650 ; 31.2 ; 6.5 ; 208
13 ; 160 ; 27 ; 8 ; 2967 ; 1770 ; 1166 ; 734 ; 480 ; 1124 ; 814 ; 39.1 ; 9.8 ; 285


Entrega padrão / Conteúdo

• Caixa em chapa de aço galvanizado Sendzimir lacada (RAL 7024) com ajuste de altura e suporte de grelha inox.
• Trocador dinâmico 4 tubos e mini ativador(es) tangencial(is) 24 VDC.
• Conexões flexíveis inox 1/2", 15 cm; placa de cobertura para válvulas; ligação elétrica no interior da caixa.
• Base regulável 0 – 4,5 cm com desacoplamento acústico em certas versões; ajuste fino até +0,8 cm incluído (exceto Clima Canal 019).
• Painel de proteção para montagem, placas de cobertura; bandeja de condensados (ø 2 cm) e outros componentes conforme configuração.

Especificações técnicas

• Modelo: Clima Canal 13 B27.
• Tipo: convector embutido no piso, 4 tubos.
• Fabricante / Marca: Jaga.
• Caixa: chapa de aço galvanizado Sendzimir lacada (RAL 7024).
• Grelha: alumínio anodizado ou madeira, várias opções de acabamento.
• Trocador de calor: trocador dinâmico hidronico 4 tubos.
• Ativadores: mini ativador tangencial, 24 VDC.
• Conexões flexíveis: inox 1/2", 15 cm (fornecimento padrão).
• Gestão de condensados: bandeja opcional (ø 2 cm) para versões de refrigeração.
• Ajuste de altura: 0 – 4,5 cm; ajuste fino +0,8 cm.
• Orientação de ligação: esquerda padrão (configurável).
• Referência acústica: medições segundo ISO 3741:2010 (condições no quadro de desempenho).
• Opções / acessórios: caixa vazia, peça de canto, pés para piso técnico, JDPC pré-montado, fonte DIN‑rail, termostatos Siemens (RDG264KN, RDG260T), kits de ligação (Set 297, Set 299), etc.
