Revestimento de fachada em painéis JI 33-250-1000

em açoem chapagalvanizado

Visão geral

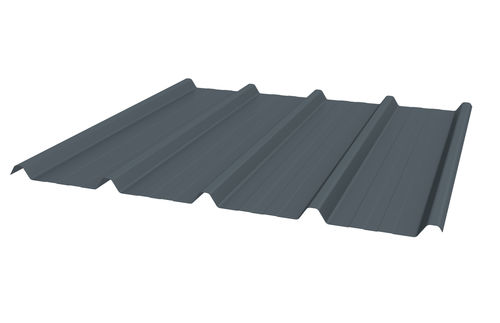

O JI 33-250-1000 é uma chapa de revestimento trapezoidal em aço projetada para aplicações de fachada de pele simples ou dupla em edifícios agrícolas, industriais e comerciais. O perfil (altura 33 mm, passo 250 mm) oferece comportamento estrutural previsível e é fornecido em várias comprimentos, espessuras e revestimentos conforme os requisitos do projeto.

Aplicações

• Revestimento exterior de edifícios industriais e agrícolas
• Sistemas de fachada de pele simples e dupla
• Compatível com gama de acessórios: remates, fixações, isolamento e painéis sanduíche

Dimensões
Comprimento: Mín. 1500,0 mm / Máx. 13500,0 mm
Largura: Máx. 1000,0 mm
Perfil: altura 33 mm / passo 250 mm

Espessura e peso
0,50 mm: 4,79 kg/m²
0,60 mm: 5,75 kg/m²
0,70 mm: 6,70 kg/m²

Material
Aço S280 GD (coil galvanizado)

Revestimentos e cores disponíveis

• Essential (25 µ) — Revestimento exterior básico para revestimentos, coberturas e acessórios.

  • RAL 1002 — #D2AA6D
  • RAL 1013 — #E3D9C7
  • RAL 1015 — #E6D2B5
  • RAL 1019 — #A48F7A
  • RAL 1021 — #F6B600
  • RAL 2001 — #BA481C
  • RAL 3000 — #A72920
  • RAL 3009 — #6D342D
  • RAL 5002 — #00387A
  • RAL 5008 — #2B3A44
  • RAL 5010 — #004F7C
  • RAL 5011 — #1A2B3C
  • RAL 5014 — #637D96
  • RAL 5015 — #007CAF
  • RAL 5017 — #005B8C
  • RAL 6003 — #50533C
  • RAL 6005 — #114232
  • RAL 6009 — #27352A
  • RAL 6011 — #6B7C59
  • RAL 6020 — #37422F
  • RAL 6021 — #8A9977
  • RAL 7006 — #766A5E
  • RAL 7012 — #575D5E
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7032 — #B5B0A1
  • RAL 7035 — #D7D7D7
  • RAL 7037 — #7A7B7A
  • RAL 7042 — #8E9291
  • RAL 8004 — #8D4931
  • RAL 8011 — #5A3827
  • RAL 8012 — #66332B
  • RAL 8014 — #4A3526
  • RAL 8019 — #3D3635
  • RAL 8024 — #795038
  • RAL 8025 — #755847
  • RAL 9001 — #E9E0D2
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • RAL 9016 — #F1F1EA
  • Woodstructure — #96652A
  • 1102 Rouge Tuile — #A65448
  • 4750 Gris Nuage — #949599
• Ultra — Para ambientes exteriores severos; adequado para perfis e painéis sanduíche.

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • Woodstructure — #96652A
• Ultra-X — Revestimento Ultra 75 de alta durabilidade para coberturas e revestimentos; alternativa ao PVC-plastisol, melhora o desempenho do sistema e contribui para a redução de CO2 a nível de projeto.

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
• HPS 200 Ultra® — Gama de revestimentos de alto desempenho para ambientes exigentes; exemplos: White, Hamlet, Sargasso, Terracotta, Burano, Mushroom, Heritage Green, Moorland Green, Olive Green, Van Dyke Brown, Black, Albatross, Anthracite, Goosewing Grey, Pure Grey, Brown, etc.

Normas de referência
Aço galvanizado: EN 10346:2015 - tolerâncias segundo EN 10143:2006
Revestimento em bobina: EN 10169:2022
Tolerâncias (geometria): EN 508-1:2021
Cálculos: EN 1993-1-3:2006

Transferências (exemplos)
Ficha técnica e desenhos do produto disponíveis em PDF (documentação específica JI 33-250-1000).

Especificações técnicas

• Modelo: JI 33-250-1000 (chapa trapezoidal para revestimento de paredes)
• Material: Aço S280 GD (galvanizado)
• Intervalo de comprimentos: 1.500,0 mm — 13.500,0 mm (mín / máx)
• Largura máxima: 1.000,0 mm
• Espessuras e pesos disponíveis: 0,50 mm (4,79 kg/m²), 0,60 mm (5,75 kg/m²), 0,70 mm (6,70 kg/m²)
• Adequado para revestimento de pele simples ou dupla; compatível com a gama completa de acessórios
• Normas aplicáveis: EN 10346:2015, EN 10169:2022, EN 508-1:2021, EN 1993-1-3:2006
