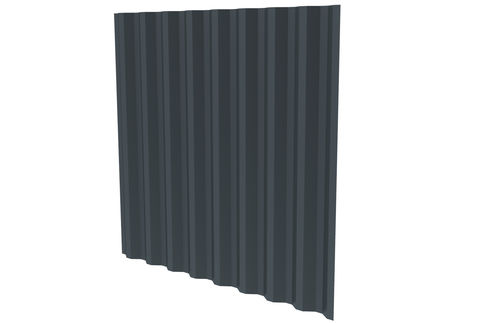

Revestimento de fachada em painéis JI 25-125-1000

em chapagalvanizadonervurado

Visão geral do produto
O JI 25-125-1000 é uma chapa de revestimento para fachadas com perfil trapezoidal em caixa, indicada para montagem horizontal e vertical. A geometria reforçada confere estabilidade dimensional e desempenho estrutural para a envolvente do edifício. As fixações são colocadas nos fundos das ranhuras para uma fixação discreta. Em montagem horizontal em dupla pele, o perfil apoia-se em espaçadores com espaçamento máximo de 2 m. Disponível em diversas acabamentos e revestimentos de bobina.

Tipo de produto
Chapa de revestimento com perfil caixa para fachadas e envolventes

Principais características

• Perfil trapezoidal em caixa, adequado para montagem horizontal e vertical
• Secção reforçada para maior estabilidade e distribuição de cargas
• Fixações nos fundos das ranhuras para ancoragem oculta e segura
• Suporte em dupla pele horizontal sobre espaçadores (espalhamento máx.: 2 m)
• Disponível com vários revestimentos e acabamentos

Acabamentos / revestimentos de bobina

• Essential (25 µ) — revestimento exterior padrão para fachadas e acessórios
• Ultra — durabilidade reforçada para ambientes severos e painéis sanduíche
• Ultra-X (Ultra 75) — revestimento de alta durabilidade para sistemas de cobertura e revestimento

Cores disponíveis (exemplos por revestimento)

• Essential — ampla seleção RAL (ex. RAL 1015, RAL 7016, RAL 7015, RAL 9002, RAL 9005, Woodstructure)
• Ultra — seleções RAL para exteriores exigentes (ex. RAL 7016, RAL 7021, RAL 9005)
• Ultra-X — paleta específica para alto desempenho (ex. antracite, Goosewing Grey)

Dimensões
Comprimento: Min. 1500,0 mm / Max. 8000,0 mm
Largura: Max. 1000,0 mm

Espessuras e peso
0,63 mm: 6,03 kg/m²
0,75 mm: 7,18 kg/m²

Material
Aço S320 GD

Características de instalação

• Instalação horizontal e vertical
• Fixações nos fundos das ranhuras para fixação oculta e segura
• Em instalação horizontal dupla pele, apoio em espaçadores com espaçamento máximo de 2 m

Normas e referências
Aço galvanizado: EN 10346:2015
Revestimento de bobina: EN 10169:2022
Tolerâncias geométricas: EN 508-1:2021
Cálculos estruturais: EN 1993-1-3:2006
Referências nacionais: NF EN 10346:2015; NF EN 10169:2022; recomendações RAGE (FR)

Especificações técnicas

• Modelo: JI 25-125-1000
• Tipo: chapa de revestimento com perfil trapezoidal em caixa
• Instalação: horizontal & vertical
• Fixação: nos fundos das ranhuras
• Largura útil: até 1000 mm
• Comprimentos disponíveis: 1500–8000 mm
• Espessuras: 0,63 mm (6,03 kg/m²), 0,75 mm (7,18 kg/m²)
• Material base: Aço S320 GD
• Revestimentos: Essential (25 µ), Ultra, Ultra-X (Ultra 75) — opções RAL e Woodstructure
• Aplicações típicas: fachadas industriais, comerciais, agrícolas e edifícios públicos
