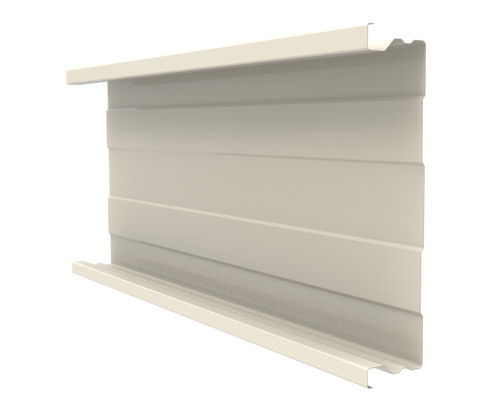

Revestimento de fachada em painéis JI 90-400

em açoem chapanervurado

Descrição
O JI 90-400 é um painel em aço concebido para a face interior de coberturas e fachadas de dupla pele. Proporciona estabilidade estrutural e permite alojar isolamento térmico no interior do painel. As fixações são embutidas em bandas, e o painel suporta a face exterior através de fixações nas arestas que atravessam o isolamento. É compatível com espaçadores térmicos para otimizar o desempenho térmico e integra-se num sistema completo de soluções Joris Ide.

Dimensões
Comprimento: Min. 1000,0 mm / Max. 13600,0 mm
Largura: Max. 400,0 mm

Espessura e massa superficial

• 0,75 mm: 9,57 kg/m²
• 0,88 mm: 11,23 kg/m²
• 1,00 mm: 12,76 kg/m²

Material
Aço S320 GD

Opções de revestimento

• Interieurcoating 912 (15 µ) — Revestimento base apenas para aplicações internas na construção
• Galvanizado

Normas e recomendações
Aço galvanizado: NF EN 10346:2015 - tolerâncias segundo NF EN 10143:2006 - NF P34-310:2017
Revestimento em bobina: NF EN 10169:2022 - NF P34-301:2017
Tolerância: Recomendações profissionais RAGE para revestimento, julho de 2014
Cálculos: Ensaios segundo NF P 34-503-1:2024 interpretados segundo Recom. Prof. RAGE 2014 anexos D, E e N para vento Eurocódigo (NF EN 1991-1-4+NA:2012) e anexos K, E e N para vento Regras NV65 modificadas 2009

Características / especificações técnicas

• Nome comercial: JI 90-400
• Uso: Painel em aço para face interior de coberturas e fachadas de dupla pele
• Comprimento disponível: Min. 1000,0 mm / Max. 13600,0 mm
• Largura máxima: 400,0 mm
• Espessuras disponíveis e massa superficial: 0,75 mm = 9,57 kg/m²; 0,88 mm = 11,23 kg/m²; 1,00 mm = 12,76 kg/m²
• Material: Aço S320 GD
• Revestimentos: Interieurcoating 912 (15 µ); Galvanizado
• Compatibilidade: Fixações embutidas em bandas; fixações atravessando o isolamento nas arestas; compatível com espaçadores térmicos
• Normas de referência: NF EN 10346:2015, NF EN 10169:2022, NF P34-310:2017, NF P34-301:2017 e recomendações RAGE (julho de 2014)
