Revestimento de fachada em painéis JI 92-500

em chapanervuradozipado

Apresentação

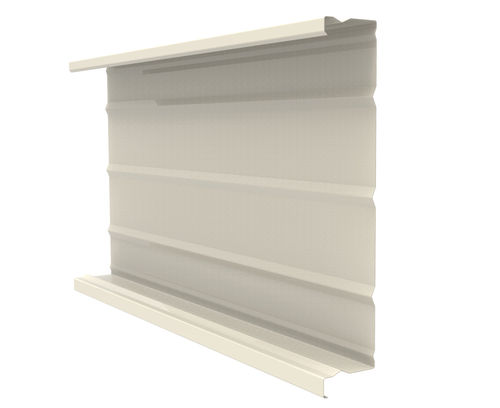

O JI 92-500 é um prato/chapa em aço concebido para aplicações de revestimento dupla pele. Instalado horizontalmente, fornece suporte estrutural à pele exterior e permite a integração do isolamento térmico no interior do prato. Compatível com espaçadores para otimizar o desempenho térmico; disponível em várias configurações a pedido, opção S 350 GD possível.

Principais características

• Placa em aço para revestimento dupla pele, instalação horizontal.
• Suporte da pele exterior e integração do isolamento no interior da placa.
• Compatível com espaçadores para melhorar o desempenho térmico.
• Disponível em diferentes configurações a pedido; opção em S 350 GD por solicitação.
• Projetado para durabilidade a longo prazo e grande adaptabilidade em projetos de construção.

Dimensões
Comprimento: Min. 1000,0 mm / Máx. 13600,0 mm
Largura: Máx. 500,0 mm

Espessura e peso
0,75 mm: 8,83 kg/m²
0,88 mm: 10,36 kg/m²
1,00 mm: 11,78 kg/m²

Materiais e revestimentos

• Material: chapa de aço S 320 GD (opção S 350 GD disponível a pedido; valores característicos em anexos dos relatórios de ensaio).
• Revestimentos disponíveis: revestimento interior (Interieurcoating 912 - 15 µ) apenas para aplicações interiores; galvanizado.

Normas aplicáveis

• Aço galvanizado: NF EN 10346:2015 - tolerâncias segundo NF EN 10143:2006 - NF P34-310:2017.
• Revestimento de bobina: NF EN 10169:2022 - NF P34-301:2017.
• Tolerâncias e recomendações: Recomendações profissionais RAGE para revestimentos julho de 2014.
• Cálculos e ensaios: Ensaios segundo NF P 34-503-1:2024 interpretados segundo Recom. Prof. RAGE 2014 (vento Eurocódigo NF EN 1991-1-4+NA:2012) e anexos K, E e N para regras NV65 modificadas 2009.

Características / especificações técnicas

• Referência comercial: JI 92-500
• Uso: placas para revestimento dupla pele (suporte de pele exterior, integração de isolamento)
• Comprimento: 1000,0 mm a 13600,0 mm
• Largura: até 500,0 mm
• Espessuras disponíveis e pesos: 0,75 mm (8,83 kg/m²), 0,88 mm (10,36 kg/m²), 1,00 mm (11,78 kg/m²)
• Material: chapa de aço S 320 GD (opção S 350 GD a pedido)
• Revestimentos: Interieurcoating 912 (15 µ) para uso interior; galvanizado
• Compatibilidade: projetado para receber espaçadores para otimizar o desempenho térmico
• Ensaios e cálculos: conformidades e relatórios segundo NF P 34-503-1:2024, RAGE 2014, Eurocódigo (NF EN 1991-1-4+NA:2012) e regras NV65 modificadas
