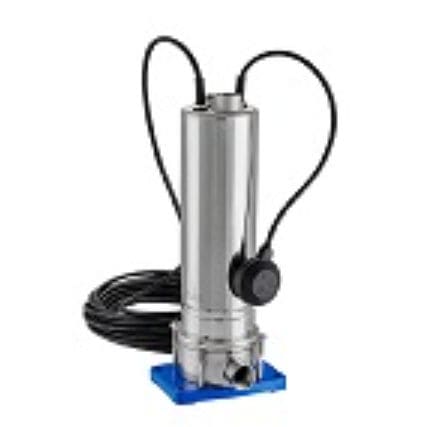

Bomba de água SCUBA DRY

elétricametálicasubmersível

Visão geral
SCUBA Dry é uma série de bombas submersíveis multiestágio disponível através do centro CAD. A série oferece múltiplas configurações (opções mono e multiestágio) e uma gama de potências de motor, com versões do produto disponíveis com ou sem boia. O catálogo lista modelos individuais, sua versão do produto, potência nominal e número de estágios.

Modelos disponíveis e principais especificações
1SCD6/05/5 | Versão do produto: Sem boia | Potência nominal: 0,55 kW | Estágios: 6
1SCD6/05/5 G | Versão do produto: Com boia | Potência nominal: 0,55 kW | Estágios: 6
1SCD7/07/5 | Versão do produto: Sem boia | Potência nominal: 0,75 kW | Estágios: 7
1SCD7/07/5 G | Versão do produto: Com boia | Potência nominal: 0,75 kW | Estágios: 7
1SCD9/09/5 | Versão do produto: Sem boia | Potência nominal: 0,9 kW | Estágios: 9
1SCD9/09/5 G | Versão do produto: Com boia | Potência nominal: 0,9 kW | Estágios: 9
3SCD4/05/5 | Versão do produto: Sem boia | Potência nominal: 0,55 kW | Estágios: 4
3SCD4/05/5 G | Versão do produto: Com boia | Potência nominal: 0,55 kW | Estágios: 4
3SCD5/07/5 | Versão do produto: Sem boia | Potência nominal: 0,75 kW | Estágios: 5
3SCD5/07/5 G | Versão do produto: Com boia | Potência nominal: 0,75 kW | Estágios: 5
3SCD7/09/5 | Versão do produto: Sem boia | Potência nominal: 0,9 kW | Estágios: 7
3SCD7/09/5 G | Versão do produto: Com boia | Potência nominal: 0,9 kW | Estágios: 7
3SCD8/11/5 | Versão do produto: Sem boia | Potência nominal: 1,1 kW | Estágios: 8
3SCD8/11/5 G | Versão do produto: Com boia | Potência nominal: 1,1 kW | Estágios: 8
3SCD9/15/5 | Versão do produto: Sem boia | Potência nominal: 1,5 kW | Estágios: 9
3SCD9/15/5 G | Versão do produto: Com boia | Potência nominal: 1,5 kW | Estágios: 9
3SCD9/22/5 T | Versão do produto: Sem boia | Potência nominal: 2,2 kW | Estágios: 9
5SCD3/05/5 | Versão do produto: Sem boia | Potência nominal: 0,55 kW | Estágios: 3
5SCD3/05/5 G | Versão do produto: Com boia | Potência nominal: 0,55 kW | Estágios: 3
5SCD4/07/5 | Versão do produto: Sem boia | Potência nominal: 0,75 kW | Estágios: 4
5SCD4/07/5 G | Versão do produto: Com boia | Potência nominal: 0,75 kW | Estágios: 4
5SCD5/09/5 | Versão do produto: Sem boia | Potência nominal: 0,9 kW | Estágios: 5
5SCD5/09/5 G | Versão do produto: Com boia | Potência nominal: 0,9 kW | Estágios: 5
5SCD6/11/5 | Versão do produto: Sem boia | Potência nominal: 1,1 kW | Estágios: 6
5SCD6/11/5 G | Versão do produto: Com boia | Potência nominal: 1,1 kW | Estágios: 6
5SCD7/15/5 T | Versão do produto: Sem boia | Potência nominal: 1,5 kW | Estágios: 7
5SCD8/15/5 | Versão do produto: Sem boia | Potência nominal: 1,5 kW | Estágios: 8
5SCD8/15/5 G | Versão do produto: Com boia | Potência nominal: 1,5 kW | Estágios: 8
8SCD2/05/5 | Versão do produto: Sem boia | Potência nominal: 0,55 kW | Estágios: 2
8SCD2/05/5 G | Versão do produto: Com boia | Potência nominal: 0,55 kW | Estágios: 2
8SCD3/09/5 | Versão do produto: Sem boia | Potência nominal: 0,9 kW | Estágios: 3
8SCD3/09/5 G | Versão do produto: Com boia | Potência nominal: 0,9 kW | Estágios: 3
8SCD4/11/5 T | Versão do produto: Sem boia | Potência nominal: 1,1 kW | Estágios: 4
8SCD5/15/5 T | Versão do produto: Sem boia | Potência nominal: 1,5 kW | Estágios: 5
8SCD6/15/5 | Versão do produto: Sem boia | Potência nominal: 1,5 kW | Estágios: 6
8SCD6/15/5 G | Versão do produto: Com boia | Potência nominal: 1,5 kW | Estágios: 6

Documentos e formatos disponíveis

• Desenhos 2D: DXF (.dxf) e WMF (.wmf)
• Modelos 3D: formatos STEP / STP
• BIM: pacotes Revit (.rfa) e IFC (.ifc)
• Visualização 2D e visualização 3D disponíveis para modelos individuais

Especificações técnicas

• Nome da série: SCUBA Dry
• Versões do produto: Com boia e Sem boia
• Potência nominal: intervalo observado de 0,55 kW até 2,2 kW entre os modelos
• Estágios: configurações de 2 a 9 estágios dependendo do modelo
• Identificação do modelo: códigos alfanuméricos (exemplos: 1SCD6/05/5, 3SCD4/05/5, 5SCD6/11/5, 8SCD6/15/5 etc.)
• Entregáveis CAD/BIM: 2D (DXF, WMF), 3D (STEP/STP), BIM (RFA, IFC), além de pré-visualizações PNG e pré-visualizações 3D interativas
